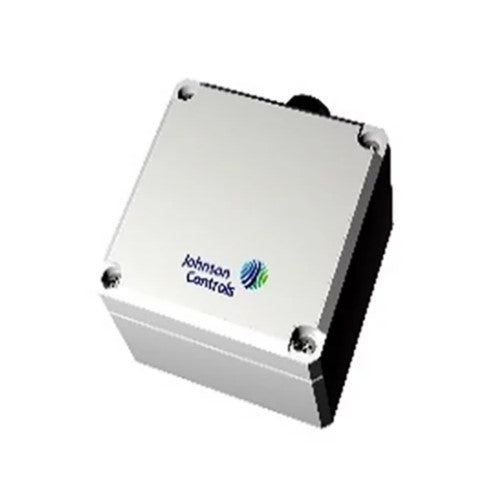

JCI Gaswarnsensor f. Kohlenwasserstoffe MP-D-HC: IP21, an MPU/SPU
Überwachungssysteme / Warnanlagen
JCI Gaswarnanlage f. Propan GSR24-Propane: 12-24V AC/DC, IP54, 5m
Hersteller: Johnson Controls
Beschreibung
Der Sensor ist mit einem gelben und zwei roten LEDs verbunden.
Die gelbe LED zeigt niedrige Gaskonzentration an (Alarm C), und die roten LEDs zeigen mittlere (Alarm B) bzw. hohe Gaskonzentration (Alarm A) an.
Bei Entdeckung von Gas leuchten die LEDs (2) auf und das der Alarmstufe entsprechende Relais ändert seinen Zustand. Ist eine Alarmverzögerung festgelegt (siehe unten), blinkt die entsprechende LED zuerst und geht nach Ablauf der gewählten Zeitverzögerung in dauerndes Leuchten über (und der Relaiszustand ändert sich).
Dieses Produkt entspricht der Niederspannungsrichtlinie 2006/95/EWG und der EMV-Richtlinie 2004/95/EWG.
Es erfüllt die Anforderungen gemäß:
- EN 61 000-6-2:2001
- EN 61 000-6-3:2001
- EN 61 000-3-2:2001
- EN 61 000-3-3:1995
- EN 61 010-1:2001
Die Gassensoren der MP-Serie sind für den Einsatz mit den Warnnalagen G27C, SPU, MPU2C, MPU4C oder MPU6C entwickelt.Der Fühler führt kontinuerlich eine Messung der Gaskonzentration durch und gibt ein Analogsignal an die Warnanlage, wenn das Signal einen Alarmgrenzwert über- bzw. unterschreitet, wonach ein Alarm aktiviert wird.Alarmgrenzwerte lassen sich nur über die Überwachungseinheiteinstellen.
Technische Details
AbmessungenBreite82 mmHöhe56 mmLänge80 mmSensorkabel3 x 0,75 mm²max. 50 m 3 x 1,5 mm²max. 100 mAllgemeinGehäusegraues PolycarbonatKältemittelKohlenwasserstoffeElektrische DatenSchutzartIP21Versorgungsspannung230/1/50 V/Ph/HzFeuchteRelative Luftfeuchtigkeit0 bis 90 %(nichtkondensierend)TemperaturdatenUmgebungstemperatur-40 bis +50 °C
