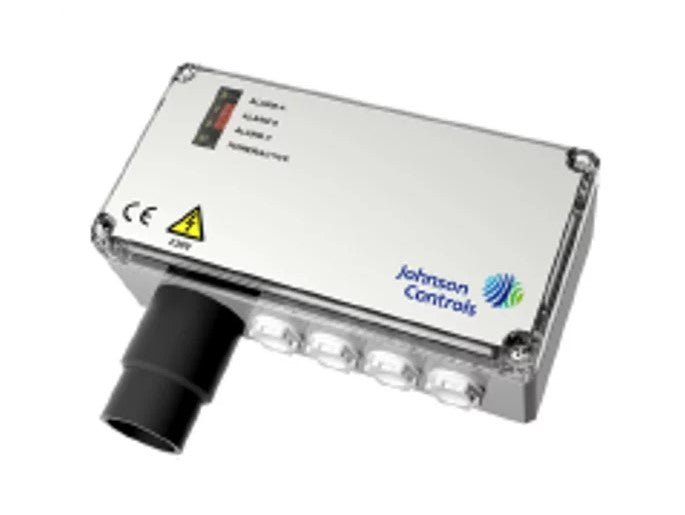

JCI Gaswarnanlage f. Kohlenwasserstoffe GS230-HC: 230V AC, IP54
Überwachungssysteme / Warnanlagen
JCI Gaswarnanlage f. Ammoniak GR24-NH3-4000: IP54, SV-Leitung
Hersteller: Johnson Controls
Beschreibung
Der Sensor ist mit einem gelben und zwei roten LEDs verbunden.
Die gelbe LED zeigt niedrige Gaskonzentration an (Alarm C), und die roten LEDs zeigen mittlere (Alarm B) bzw. hohe Gaskonzentration (Alarm A) an.
Bei Entdeckung von Gas leuchten die LEDs (2) auf und das der Alarmstufe entsprechende Relais ändert seinen Zustand. Ist eine Alarmverzögerung festgelegt (siehe unten), blinkt die entsprechende LED zuerst und geht nach Ablauf der gewählten Zeitverzögerung in dauerndes Leuchten über (und der Relaiszustand ändert sich).
Dieses Produkt entspricht der Niederspannungsrichtlinie 2006/95/EWG und der EMV-Richtlinie 2004/95/EWG.
Es erfüllt die Anforderungen gemäß:
- EN 61 000-6-2:2001
- EN 61 000-6-3:2001
- EN 61 000-3-2:2001
- EN 61 000-3-3:1995
- EN 61 010-1:2001
Der Sensor ist mit einem gelben und zwei roten LEDs verbunden.Die gelbe LED zeigt niedrige Gaskonzentration an (Alarm C), und die roten LEDs zeigen mittlere (Alarm B) bzw. hohe Gaskonzentration (Alarm A) an.Bei Entdeckung von Gas leuchten die LEDs (2) auf und das der Alarmstufe entsprechende Relais ändert seinen Zustand. Ist eine Alarmverzögerung festgelegt (siehe unten), blinkt die entsprechende LED zuerst und geht nach Ablauf der gewählten Zeitverzögerung in dauerndes Leuchten über (und der Relaiszustand ändert sich).Dieses Produkt entspricht der Niederspannungsrichtlinie 2006/95/EWG und der EMV-Richtlinie 2004/95/EWG.Es erfüllt die Anforderungen gemäß:EN 61 000-6-2:2001EN 61 000-6-3:2001EN 61 000-3-2:2001EN 61 000-3-3:1995EN 61 010-1:2001
Technische Details
AbmessungenBreite80 mmLänge160 mmAllgemeinAnschlussklemmen< 1,5 mm²Sicherung < 10 AAnzeigeBetriebs-/Aktiv- und Alarmanzeigen in drei StufenGehäusePolycarbonatKältemittelKohlenwasserstoffeElektrische DatenRelaisausgängePotentialfreie Kontakte(230 V, max. 5 A)SchutzartIP54Versorgungsspannung230/1/50 V/Ph/Hzmax. Leistungsaufnahme2 WFeuchteRelative Luftfeuchtigkeit0 bis 95 %(nicht kondensierend)TemperaturdatenUmgebungstemperatur-40 bis +50 °Cautomatischer Temperaturausgleich
