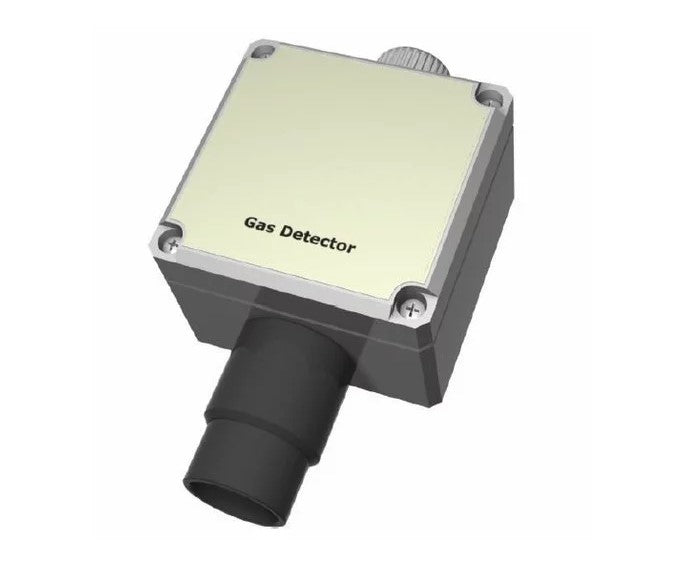

JCI Gastransmitter f. Ammoniak TR-SC-NH3-4000: 4-20mA/0-10V, IP54
Überwachungssysteme / Warnanlagen
JCI Gastransmitter f. Ammoniak TRSC-NH3-10000: 4-20mA/0-10V, IP54
Hersteller: Johnson Controls
Beschreibung
TR-SC-... ist eine Reihe von Sendern zur Messung der Konzentration verschiedener Gase.
Der Sender ist in drei verschiedenen Ausführungen erhältlich:
- R-SC... Standard-Zimmer Typ TR-SCK... für Kanalmontage
- TR-SCR... das Auslassrohr aus den Sicherheitsventilen.
Die Sensoren sind Solid-State-Typ für lange Lebensdauer und Stabilität, sondern begrenzte Selektivität.
Der Sender enthält eine nicht lineares Ausgangssignal (4..20mA oder 0..10V DC) proportional zur Gaskonzentration.
Im eingebauten Zustand mit dem langen Abstand zwischen dem Sender und der Zentraleinheit wird empfohlen, das Stromsignal zu verwenden, um die Empfindlichkeit für Störungen zu verringern.
Auswahl der Ausgang wird durch Jumper [JP1] (siehe PCBLayout) gesteuert.TR-SC-... ist eine Reihe von Sendern zur Messung der Konzentration verschiedener Gase.Der Sender ist in drei verschiedenen Ausführungen erhältlich:R-SC... Standard-Zimmer Typ TR-SCK... für KanalmontageTR-SCR... das Auslassrohr aus den Sicherheitsventilen.Die Sensoren sind Solid-State-Typ für lange Lebensdauer und Stabilität, sondern begrenzte Selektivität.Der Sender enthält eine nicht lineares Ausgangssignal (4..20mA oder 0..10V DC) proportional zur Gaskonzentration.Im eingebauten Zustand mit dem langen Abstand zwischen dem Sender und der Zentraleinheit wird empfohlen, das Stromsignal zu verwenden, um die Empfindlichkeit für Störungen zu verringern.Auswahl der Ausgang wird durch Jumper [JP1] (siehe PCBLayout) gesteuert.
Technische Details
AllgemeinKältemittelR717Elektrische DatenSchutzartIP54Versorgungsspannung12 bis 30 V AC | 0 bis 10 V DCmax. Leistungsaufnahme2 WFeuchteRelative Luftfeuchtigkeit10 bis 90 %nicht kondensierendTemperaturdatenArbeitsbereich-40 bis 50 °C
