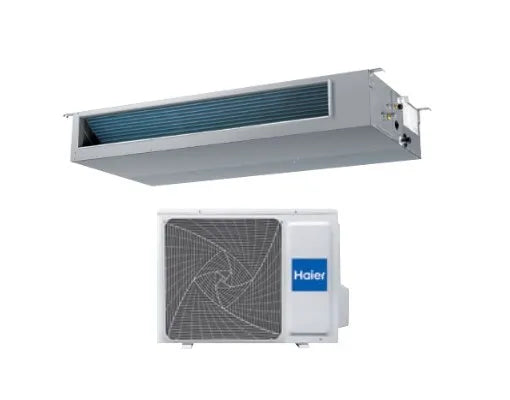

Wohnbereich Single Split KANALEINBAUGERÄT MITTLERE PRESSUNG
AD35S2SM3FA(H) + 1U35S2SM1FA-2
Highlights
- Niedriger Geräuschpegel
- Kompaktes Design
- Der in das Gehäuse integrierte "Fresh Air"-Auslass ermöglicht eine Frischluftzufuhr von bis zu 20 % des Nennluftstroms des Geräts, ohne die Kühlleistung zu beeinträchtigen. Kondensat-Ablaufpumpe
- UVC Sterilisation
- WLAN-Steuerung integriert
Technische Daten
| Innengerät |
Modell |
AD35S2SM3FA(H) |
AD50S2SM3FA(H) |
AD71S2SM3FA(H) |
| Außengerät |
Modell |
1U35S2SM1FA-2 |
1U50S2SJ2FA-2 |
1U71S2SR2FA |
| Leistungsdaten |
| Ausgangsleistung - Kühlen |
Nennwert (Min-Max) |
kW |
3,50 (0,90-4,50) |
5,00 (1,80-6,00) |
7,10 (2,00-8,20) |
| Ausgangsleistung - Heizen |
Nennwert (Min-Max) |
kW |
4,00 (1,00-4,80) |
6,00 (2,00-6,20) |
7,50 (2,50-8,50) |
| Leistungsaufnahme - Kühlen |
Nennwert (Min-Max) |
kW |
1,08 (0,28-1,80) |
1,55 (0,55-2,00) |
2,20 (0,50-3,00) |
| Leistungsaufnahme - Heizen |
Nennwert (Min-Max) |
kW |
1,08 (0,28-1,80) |
1,48 (0,60-2,00) |
2,02 (0,60-3,00) |
| Energieklasse |
EER |
W/W |
3,23 |
3,23 |
3,23 |
| COP |
W/W |
3,71 |
3,71 |
3,71 |
| Kühlen Pdesign |
35°C |
kW |
3,50 |
5,00 |
7,10 |
| Heizen Pdesign |
(-10°C) |
kW |
2,70 |
4,50 |
5,00 |
| Energieklasse |
SEER |
|
6,10 (A++) |
6,10 (A++) |
6,10 (A++) |
| SCOP |
|
3,80 (A) |
3,80 (A) |
3,80 (A) |
| Jährlicher Energieverbrauch - Kühlen |
kWh/a |
215 |
291 |
406 |
| Jährlicher Energieverbrauch - Heizen |
kWh/a |
1020 |
1782 |
1827 |
| Innengerät |
| Spannungsversorgung |
|
Ph/V/Hz |
1/220~240/50/60 |
1/220~240/50/60 |
1/220~240/50/60 |
| Luftvolumenstrom |
H/M/L/Q |
m³/h |
840/720/600/450 |
1020/900/780/550 |
1440/1260/1100/900 |
| Externer statischer Druck |
|
Pa |
25 (Standard)/37/50/70/90/100/110/120/130/150 |
| Hohe Schallleistung |
|
dB |
55 |
56 |
58 |
| Schalldruck |
|
dB(A) |
41/35/28/26 |
43/37/30/28 |
44/41/39/36 |
| Nettoabmessungen |
BxTxH |
mm |
700x700x248 |
1100x700x248 |
1100x700x248 |
| Verpackungsabmessungen |
BxTxH |
mm |
914x866x318 |
1316x866x318 |
1316x866x318 |
| Nettogewicht |
|
kg |
26,0/30,0 |
31,0/35,0 |
31,0/35,0 |
| Außengerät |
| Spannungsversorgung |
|
Ph/V/Hz |
1/220~240/50 |
1/220~240/50 |
1/220~240/50 |
| Netzkabel |
|
N x mm² |
3 x 1,5 |
3 x 1,5 |
3 x 4,0 |
| Verbindungskabel |
|
N x mm² |
4 x 1,0 |
4 x 1,0 |
4 x 2,5 |
| Schallleistung |
Max |
dB |
61 |
63 |
67 |
| Schalldruck |
Max |
dB(A) |
48 |
50 |
54 |
| Betriebsstrom Kühlen/Heizen |
Max |
A |
8,0 |
10,68 |
13,1 |
| Anlaufstrom Kühlen/Heizen |
Max |
A |
2,0 |
2,0 |
2,0 |
| Nettoabmessungen |
BxTxH |
mm |
800x275x553 |
820x305x643 |
890x340x700 |
| Verpackungsabmessungen |
BxTxH |
mm |
902x375x607 |
940x390x697 |
1046x460x780 |
| Netto-/ Bruttogewicht |
|
kg |
30,0/32,9 |
35,7/38,5 |
45,0/50,0 |
| Kompressortyp |
|
|
Drehwechselrichter |
Drehwechselrichter |
Doppel-Drehwechselrichter |
| Installationsdaten |
| Kältemittel |
|
|
R32 |
R32 |
R32 |
| Flüssigkeitsleitung |
Ø |
mm (Zoll) |
6,35 (1/4) |
6,35 (1/4) |
9,52 (3/8) |
| Sauggasleitung |
Ø |
mm (Zoll) |
9,52 (3/8) |
12,70 (1/2) |
15,88 (5/8) |
| Standardrohrlänge ohne zus. Kältemittelfüllung |
m |
7 |
7 |
10 |
| Maximale Rohrlänge |
|
m |
20 |
25 |
50 |
| Max. Höhendifferenz IG/AG |
|
m |
10 |
15 |
30 |
| CO2-Äquivalent |
|
kg |
0,78 |
1,10 |
1,30 |
| CO2-Äquivalent |
|
TCO2eq |
0,53 |
0,74 |
0,88 |
| Kältemittelnachfüllmenge |
|
g/m |
20 |
20 |
45 |
| Betriebsgrenzen im Freien - Kühlen |
Min-Max |
°C |
-20~46 |
| Betriebsgrenzen im Freien - Heizen |
Min-Max |
°C |
-20~24 |
Wichtiger Hinweis:Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
