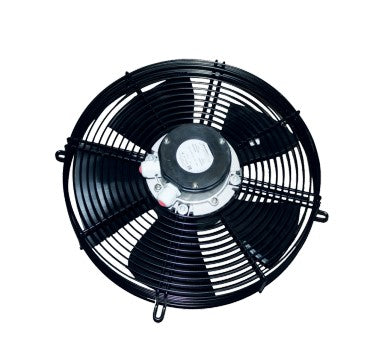

Friga-Bohn Ventilatormotor S0350-CR46-MGC030W04 90W 230V f.MA
Luftgekühlt / Axiallüfterverflüssiger
Friga-Bohn Verflüssiger MA3 o.Lüfter
Hersteller: Friga-Bohn
Beschreibung
Partprogramm
Zur direkten Montage auf Konsolen und Verflüssigungssätzen, ohne Füsse. Die MA-Baureihe wird mit grauem Blechgehäuse (RAL 7035) und nicht montierten Belüftungseinheiten geliefert. 3 Verflüssigergrößen kombiniert mit 3 Belüftungseinheiten unterschiedlicher Drehzahl, ergeben 9 Verflüssigertypen mit einer Leistung von 3 bis 13 kW und einem Schalldruckpegel von 21 bis 47 dB(A) auf 10mtr.
Gehäuse
- Gehäuse aus verzinktem, komplett mit Polyesterlackierung geschütztem Stahlblech.
Ventilator
- Die Typen MA1 und MA2 benötigen einem Ventilator, die Type MA3 benötigt zwei Ventilatoren, Ø 350 mm.
- 04-, -06 und 08-polige Varianten für noch effizientere Schallpegelwerte.
- Unmontiert gelieferte Ventilatoreinheit(en), am unteren Teil zu positionierende Stopfbuchse.
WICHTIG: Verflüssigerblock und Belüftungseinheiten müssen separat bestellt werden.Die Nennleistungsangaben (QK
N) beziehen sich auf eine Temperaturdifferenz ∆t1 = 15K zwischen der Lufteintrittstemperatur und der Verflüssigungstemperatur(tc) bei den Kältemitteln, R507A, R513A (Taupunkt). Bei der Berechnung des Kältemittels R448A wurde aufgrund des erhöhten Glide als Bezugsgröße die Mittelpunktauslegung (tcm) herangezogen.
Umrechnung auf andere Betriebsbedingungen: QK
N x ∆t1
Für ∆t1 zwischen 7K und 25K gilt: Verflüssigerleistung (QK) = --------------- 15
--> siehe auch Info / Downloads - Leistungsdatenblätter (Datenblatt) zu den Kältemittel, R448A, R507A, R513ADie Belüftungseinheit wird wahlweise für die Axiallüfterverflüssiger der Type MA1 - MA3 eingesetzt. Bei den Typen MA1 und MA2 wird 1 Lüfter und bei der Type MA3 2 Lüfter benötigt.
Technische Details
AbmessungenAufbauhöhe118 mmDurchmesser350 mmAllgemeinBauartAxiallüfterverflüssigerTypS0350CR46für Friga-Bohn Typen MA1-MA3VerflüssigungsartluftgekühltElektrische DatenLeistungsaufnahme177 WMotorschutz0,9 APolzahl4Versorgungsspannung230/1/50 V/Ph/HzGewichtGewicht netto2,0 kgLeistungsdatenDrehzahl1300 min-1
