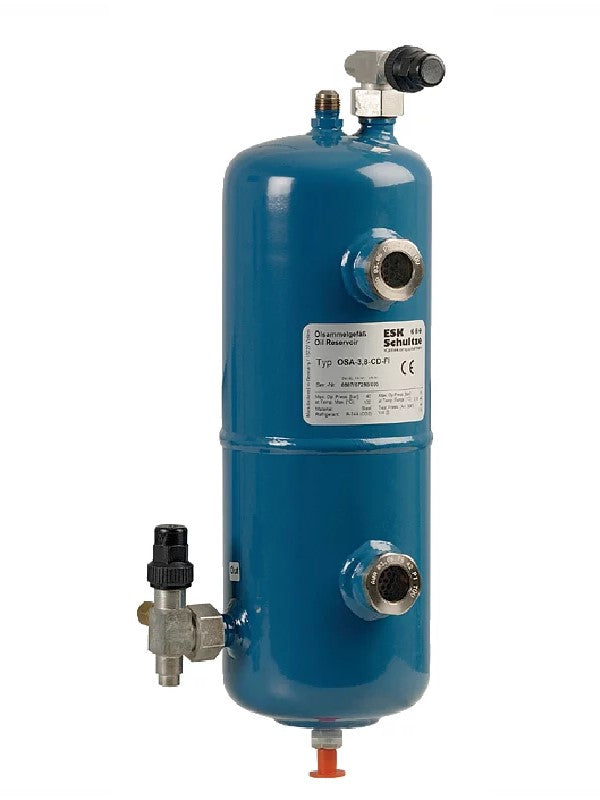

ESK Ölsammelgefäß CO2 45bar OSA-5,7-CD
Ölreguliersysteme / Ölsammelgefäße
ESK Ölsammelgefäß CO2 45bar OSA-5,7-CD
Hersteller: ESK Schultze
Beschreibung
ESK-Ölsammelgefäße OSA-CD sind für den Einsatz mit R744 (CO
2) freigegeben.
Das Ölsammelgefäß sollte auf gleicher Höhe oder geodätisch höher als die Ölspiegelregulatoren angeordnet werden. Jeder Ölsammler ist grundsätzlich mit einem Heizelement auszurüsten (siehe Zubehör).
Bei Stillstand der Verdichter ist das Heizelement einzuschalten, um eine Kältemittelverlagerung in den Ölsammler zu vermeiden.
Bei Inbetriebnahme ist das Sammelgefäß bis zum oberen Schauglas mit dem Verdichter-Kältemaschinen-Öl zu füllen. Öl ist nur dann nachzufüllen, wenn der Ölstand unterhalb des unteren Schauglases absinkt.
Technische Daten OSA-CDMax. zulässige Betriebstemperatur [°C]: +100bis
Max. zulässiger Betriebsdruck [bar]: 45 30ESK-Ölsammelgefäße OSA-CD sind für den Einsatz mit R744 (CO2) freigegeben.Das Ölsammelgefäß sollte auf gleicher Höhe oder geodätisch höher als die Ölspiegelregulatoren angeordnet werden. Jeder Ölsammler ist grundsätzlich mit einem Heizelement auszurüsten (siehe Zubehör).Bei Stillstand der Verdichter ist das Heizelement einzuschalten, um eine Kältemittelverlagerung in den Ölsammler zu vermeiden.Bei Inbetriebnahme ist das Sammelgefäß bis zum oberen Schauglas mit dem Verdichter-Kältemaschinen-Öl zu füllen. Öl ist nur dann nachzufüllen, wenn der Ölstand unterhalb des unteren Schauglases absinkt.Technische Daten OSA-CDMax. zulässige Betriebstemperatur [°C]: +100bis1010 bis -40Max. zulässiger Betriebsdruck [bar]: 45 30
Technische Details
AbmessungenDurchmesser160 mmAllgemeinTypOSA-5,7-CDDruckmax. Betriebsdruck30 barbei -10 bis -40°CGewichtGewicht netto6,2 kgRohranschlüsseAustrittLöt10 (3⁄8") mmEintrittLöt10 (3⁄8") mmGewindeAustritt RV1"-14 UNS ZollEintritt RV1"-14 UNS ZollVolumenGesamt5,7 dm³VolumenV10,9 dm³V25,2 dm³
