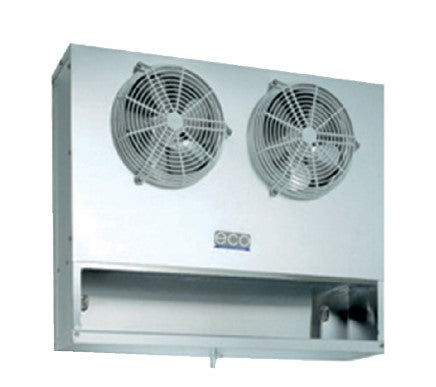

ECO Luftkühler Wand EP 201 pulverbeschichtet
Luftkühlung / Wandverdampfer
ECO Luftkühler Wand EP 101 pulverbeschichtet
Hersteller: Modine / ECO
Beschreibung
Die EP Serie findet ihre Anwendung in Kühlschränken, Kühlvitrinen und kleinen Kühlzellen.
Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt. Der Lamellenabstand ist 3,5/7 mm differenziert. Bei Zellentemperaturen bis –5 °C wird die Ausführung mit elektrischer Abtauung empfohlen, während bei niedrigeren Temperaturen (≥ –12 °C) der Einbau eines zusätzlichen Heizstabes in der Tropfwanne empfohlen wird.
Die Standardmotorventilatoren besitzen die folgenden Eigenschaften:
- Durchmesser 230 mm, Wechselstrom 230V/1/50-60 Hz und Schutzgitter aus Polyamid – Glasfaser;
- Schutzgrad IP 42; Isolierklasse B;
- Innerer Temperaturwächter;
- Betriebstemperatur –35 °C ÷ +40 °C.
optinal sind die Luftkühler auch mit EC Motorventilatoren lieferbar (auf Anfrage) Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 230V/1/50-60Hz vorgesehen.
Bei den EP/B Modellen werden die Motorventilatoren und die elektrischen Heizstäbe in Abzweigdosen IP 54 verkabelt.Die EP Serie findet ihre Anwendung in Kühlschränken, Kühlvitrinen und kleinen Kühlzellen.Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt. Der Lamellenabstand ist 3,5/7 mm differenziert.Bei Zellentemperaturen bis –5 °C wird die Ausführung mit elektrischer Abtauung empfohlen, während bei niedrigeren Temperaturen (≥ –12 °C) der Einbau eines zusätzlichen Heizstabes in der Tropfwanne empfohlen wird.Die Standardmotorventilatoren besitzen die folgenden Eigenschaften:Durchmesser 230 mm, Wechselstrom 230V/1/50-60 Hz und Schutzgitter aus Polyamid – Glasfaser;Schutzgrad IP 42; Isolierklasse B;Innerer Temperaturwächter;Betriebstemperatur –35 °C ÷ +40 °C.optinal sind die Luftkühler auch mit EC Motorventilatoren lieferbar (auf Anfrage)Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 230V/1/50-60Hz vorgesehen.Bei den EP/B Modellen werden die Motorventilatoren und die elektrischen Heizstäbe in Abzweigdosen IP 54 verkabelt.Auf Anfrage können die Modelle mit anderen Wärmeaustauschern, Abtauungen und Motorventilatoren als die Standardausführung geliefert werden.Wählen Sie die Modelle, die nicht mit im Katalog angegebenen Standardbedingungen funktionieren, mit dem Programm “Modine Scelte” aus. Für Sonderanwendungen und zusätzliche Informationen fragen Sie unser technisches Büro um Rat.
Technische Details
AllgemeinAnwendungLuftkühlungBauartWandverdampferLamellenabstand3,5 / 7 mmTypEP201FlächenOberfläche7,78 m²LeistungsdatenNennleistung1,67 kWt0=-8°C, DT1=8K, R134a (TP) 1,84 kWt0=-8°C, DT1=8K, R404A (TP) 1,71 kWt0=-8°C, DT1=8K, R448A (MP) kWNennleistung, t0=-8°C, DT1=8K, R404A1,84 kWNennleistung, t0=-8°C, DT1=8K, R448A/R449A1,71 kWRohranschlüsseAustritt5/8" mmEintrittBördelSAE 1/2" Zoll* Thermostatisches Exp. Ventil mit Aussewndruck- kompensation nötigVentilatordatenLuftdurchsatz880 m³/hWurfweite2 mVolumenRohrinhalt1,62 dm³
