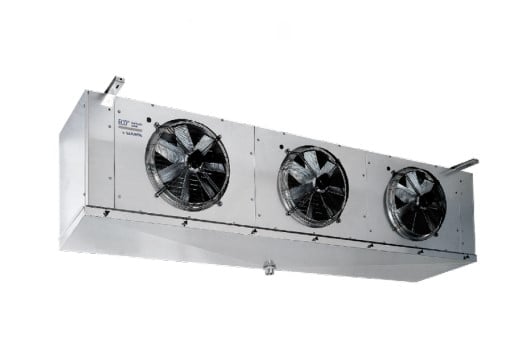

ECO Luftkühler Industrie ICE 65 C10
Luftkühlung / Deckenverdampfer kubisch
ECO Luftkühler Industrie ICE 64 D10
Hersteller: Modine / ECO
Beschreibung
Die ICE Serie findet ihre Anwendung in den großen Kühlzellen und Kühlhäusern für die Aufbewahrung von Frisch- und Tiefkühlprodukten. Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt.
Je nach Zellentemperatur werden sie in zwei Ausführungen unterteilt:
- ICE 06 für hohe und mittlere Temperaturen (= –15 °C) mit Lamellenabstand 6,0 mm;
- ICE 10 für niedrige Temp. (= –35 °C) mit Lamellenabstand 10,0mm, elektrische Abtauung ED wird empfohlen.
Die angewandten Standardmotorventilatoren besitzen die folgenden Eigenschaften:
- Durchmesser 450, 560 und 630 mm, Drehstrom 400V/3/50 mit doppelter Drehgeschwindigkeit, mit Außenrotor und Schutzgitter aus Stahl mit Epoxydlack behandelt;
- Schutzgrad IP 54;
- Isolierklasse B (F für Ø 630);
- Innerer Temperaturwächter;
- Betriebstemperatur –40 °C ÷ +40 °C.
Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 400V/3/50-60 Hz vorgesehen. Die Einheiten sind für den Anschluss an die Erdung vorbereitet und die Heizstäbe sind in einer Abzweigdose mit Schutzgrad IP 54 angeschlossen.Die ICE Serie findet ihre Anwendung in den großen Kühlzellen und Kühlhäusern für die Aufbewahrung von Frisch- und Tiefkühlprodukten.Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt.Je nach Zellentemperatur werden sie in zwei Ausführungen unterteilt:ICE 06 für hohe und mittlere Temperaturen (= –15 °C) mit Lamellenabstand 6,0 mm;ICE 10 für niedrige Temp. (= –35 °C) mit Lamellenabstand 10,0mm, elektrische Abtauung ED wird empfohlen.Die angewandten Standardmotorventilatoren besitzen die folgenden Eigenschaften:Durchmesser 450, 560 und 630 mm, Drehstrom 400V/3/50 mit doppelter Drehgeschwindigkeit, mit Außenrotor und Schutzgitter aus Stahl mit Epoxydlack behandelt;Schutzgrad IP 54;Isolierklasse B (F für Ø 630);Innerer Temperaturwächter;Betriebstemperatur –40 °C ÷ +40 °C.Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 400V/3/50-60 Hz vorgesehen.Die Einheiten sind für den Anschluss an die Erdung vorbereitet und die Heizstäbe sind in einer Abzweigdose mit Schutzgrad IP 54 angeschlossen.Auf Anfrage können die Modelle mit anderen Wärmeaustauschern, Abtauungen und Motorventilatoren als die Standardausführung geliefert werden.Wählen Sie die Modelle, die nicht mit im Katalog angegebenen Standardbedingungen funktionieren, mit dem Programm “Scelte” von Modine aus.Für Sonderanwendungen und zusätzliche Informationen fragen Sie unser technisches Büro um Rat.
Technische Details
AllgemeinAnwendungLuftkühlungBauartDeckenverdampfer kubischLamellenabstand10 mmTypICE65C10AnschlüsseAbtauung2x 11/4“ ZollTauwasserabfluss3“ ZollElektrische AbtauungWassermenge12500 l/hElektrische DatenVersorgungsspannungVentilator400/3/50 V/Ph/HzFlächenOberfläche390 m²GewichtGewicht netto780,0 kgMit Heizung=jaLeistungsdatenNennleistung140 kWt0=-8°C, DT1=8K, R404A 118 kWt0=-8°C, DT1=8K, R404ANennleistung, t0=-8°C, DT1=8K, R404A140 kWMotordrehzahl=hoch min-1 118 kWMotordrehzahl=niedrig min-1RohranschlüsseAustrittDurchmesser2x 54 mmEintrittDurchmesser2x 35* mmVentilatordatenDrehzahlhoch1310 min-1niedrig1030 min-1Luftdurchsatzhohe Drehzahl78750 m³/hniedrige Drehzahl58800 m³/hLüfteranzahl5 Stk.Stk. x Durchmesser5 x 630 mmVentilatorleistunghoch9500W ges. 16A ges.niedrig6000W ges. 9,8A ges.Wurfweitebei hoher Drehzahl57 mbei niedriger Drehzahl43 mVolumenRohrinhalt188 dm³
