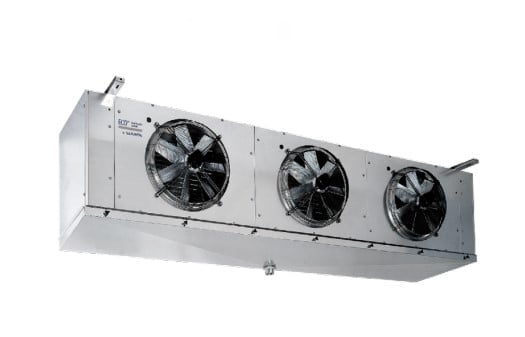

ECO Luftkühler Industrie ICE 43 B10-ED m. Heizung
Luftkühlung / Deckenverdampfer kubisch
ECO Luftkühler Industrie ICE 43 A10-ED m. Heizung
Hersteller: Modine / ECO
Beschreibung
Die ICE Serie findet ihre Anwendung in den großen Kühlzellen und Kühlhäusern für die Aufbewahrung von Frisch- und Tiefkühlprodukten. Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt.
Je nach Zellentemperatur werden sie in zwei Ausführungen unterteilt:
- ICE 06 für hohe und mittlere Temperaturen (= –15 °C) mit Lamellenabstand 6,0 mm;
- ICE 10 für niedrige Temp. (= –35 °C) mit Lamellenabstand 10,0mm, elektrische Abtauung ED wird empfohlen.
Die angewandten Standardmotorventilatoren besitzen die folgenden Eigenschaften:
- Durchmesser 450, 560 und 630 mm, Drehstrom 400V/3/50 mit doppelter Drehgeschwindigkeit, mit Außenrotor und Schutzgitter aus Stahl mit Epoxydlack behandelt;
- Schutzgrad IP 54;
- Isolierklasse B (F für Ø 630);
- Innerer Temperaturwächter;
- Betriebstemperatur –40 °C ÷ +40 °C.
Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 400V/3/50-60 Hz vorgesehen. Die Einheiten sind für den Anschluss an die Erdung vorbereitet und die Heizstäbe sind in einer Abzweigdose mit Schutzgrad IP 54 angeschlossen.Die ICE Serie findet ihre Anwendung in den großen Kühlzellen und Kühlhäusern für die Aufbewahrung von Frisch- und Tiefkühlprodukten.Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt.Je nach Zellentemperatur werden sie in zwei Ausführungen unterteilt:ICE 06 für hohe und mittlere Temperaturen (= –15 °C) mit Lamellenabstand 6,0 mm;ICE 10 für niedrige Temp. (= –35 °C) mit Lamellenabstand 10,0mm, elektrische Abtauung ED wird empfohlen.Die angewandten Standardmotorventilatoren besitzen die folgenden Eigenschaften:Durchmesser 450, 560 und 630 mm, Drehstrom 400V/3/50 mit doppelter Drehgeschwindigkeit, mit Außenrotor und Schutzgitter aus Stahl mit Epoxydlack behandelt;Schutzgrad IP 54;Isolierklasse B (F für Ø 630);Innerer Temperaturwächter;Betriebstemperatur –40 °C ÷ +40 °C.Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 400V/3/50-60 Hz vorgesehen.Die Einheiten sind für den Anschluss an die Erdung vorbereitet und die Heizstäbe sind in einer Abzweigdose mit Schutzgrad IP 54 angeschlossen.Auf Anfrage können die Modelle mit anderen Wärmeaustauschern, Abtauungen und Motorventilatoren als die Standardausführung geliefert werden.Wählen Sie die Modelle, die nicht mit im Katalog angegebenen Standardbedingungen funktionieren, mit dem Programm “Scelte” von Modine aus.Für Sonderanwendungen und zusätzliche Informationen fragen Sie unser technisches Büro um Rat.
Technische Details
AllgemeinAnwendungLuftkühlungBauartDeckenverdampfer kubischLamellenabstand10 mmTypICE43B10EDAnschlüsseAbtauung11/4" ZollTauwasserabfluss2" ZollElektrische AbtauungBlockICE (HL)3x 2500 WICE (NL)3x 1250 WGesamtICE15000 WLeistung15000 WWanneICE (HL)1x 2500 WICE (NL)1x 1250 WWassermenge7200 l/hElektrische DatenVersorgungsspannungVentilator400/3/50 V/Ph/HzFlächenOberfläche83,1 m²GewichtGewicht netto179,0 kgMit Heizung=jaLeistungsdatenNennleistung26,3 kWt0=-8°C, DT1=8K, R404A 22,4 kWt0=-8°C, DT1=8K, R404ANennleistung, t0=-8°C, DT1=8K, R404A26,3 kWMotordrehzahl=hoch min-1 22,4 kWMotordrehzahl=niedrig min-1RohranschlüsseAustrittDurchmesser42 mmEintrittDurchmesser28* mmVentilatordatenDrehzahlhoch1360 min-1niedrig1040 min-1Luftdurchsatzhohe Drehzahl15000 m³/hniedrige Drehzahl11550 m³/hLüfteranzahl3 Stk.Stk. x Durchmesser3 x 450 mmVentilatorleistunghoch2,43A ges. 1350W ges.niedrig1020W ges. 1,65A ges.Wurfweitebei hoher Drehzahl25 mbei niedriger Drehzahl19 mVolumenRohrinhalt43 dm³
