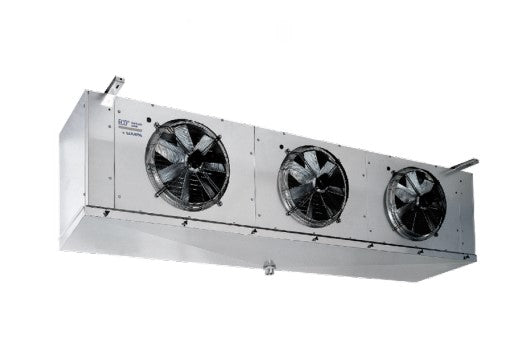

ECO Luftkühler Industrie ICE 43 B06
Luftkühlung / Deckenverdampfer kubisch
ECO Luftkühler Industrie ICE 43 A06
Hersteller: Modine / ECO
Beschreibung
Die ICE Serie findet ihre Anwendung in den großen Kühlzellen und Kühlhäusern für die Aufbewahrung von Frisch- und Tiefkühlprodukten. Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt.
Je nach Zellentemperatur werden sie in zwei Ausführungen unterteilt:
- ICE 06 für hohe und mittlere Temperaturen (= –15 °C) mit Lamellenabstand 6,0 mm;
- ICE 10 für niedrige Temp. (= –35 °C) mit Lamellenabstand 10,0mm, elektrische Abtauung ED wird empfohlen.
Die angewandten Standardmotorventilatoren besitzen die folgenden Eigenschaften:
- Durchmesser 450, 560 und 630 mm, Drehstrom 400V/3/50 mit doppelter Drehgeschwindigkeit, mit Außenrotor und Schutzgitter aus Stahl mit Epoxydlack behandelt;
- Schutzgrad IP 54;
- Isolierklasse B (F für Ø 630);
- Innerer Temperaturwächter;
- Betriebstemperatur –40 °C ÷ +40 °C.
Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 400V/3/50-60 Hz vorgesehen. Die Einheiten sind für den Anschluss an die Erdung vorbereitet und die Heizstäbe sind in einer Abzweigdose mit Schutzgrad IP 54 angeschlossen.Die ICE Serie findet ihre Anwendung in den großen Kühlzellen und Kühlhäusern für die Aufbewahrung von Frisch- und Tiefkühlprodukten.Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt.Je nach Zellentemperatur werden sie in zwei Ausführungen unterteilt:ICE 06 für hohe und mittlere Temperaturen (= –15 °C) mit Lamellenabstand 6,0 mm;ICE 10 für niedrige Temp. (= –35 °C) mit Lamellenabstand 10,0mm, elektrische Abtauung ED wird empfohlen.Die angewandten Standardmotorventilatoren besitzen die folgenden Eigenschaften:Durchmesser 450, 560 und 630 mm, Drehstrom 400V/3/50 mit doppelter Drehgeschwindigkeit, mit Außenrotor und Schutzgitter aus Stahl mit Epoxydlack behandelt;Schutzgrad IP 54;Isolierklasse B (F für Ø 630);Innerer Temperaturwächter;Betriebstemperatur –40 °C ÷ +40 °C.Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 400V/3/50-60 Hz vorgesehen.Die Einheiten sind für den Anschluss an die Erdung vorbereitet und die Heizstäbe sind in einer Abzweigdose mit Schutzgrad IP 54 angeschlossen.Auf Anfrage können die Modelle mit anderen Wärmeaustauschern, Abtauungen und Motorventilatoren als die Standardausführung geliefert werden.Wählen Sie die Modelle, die nicht mit im Katalog angegebenen Standardbedingungen funktionieren, mit dem Programm “Scelte” von Modine aus.Für Sonderanwendungen und zusätzliche Informationen fragen Sie unser technisches Büro um Rat.
Technische Details
AllgemeinAnwendungLuftkühlungBauartDeckenverdampfer kubischLamellenabstand6 mmTypICE43B06AnschlüsseAbtauung11/4" ZollTauwasserabfluss2" ZollElektrische AbtauungWassermenge7200 l/hElektrische DatenVersorgungsspannungVentilator400/3/50 V/Ph/HzFlächenOberfläche129,4 m²GewichtGewicht netto191,0 kgMit Heizung=jaLeistungsdatenNennleistung31,1 kWt0=-8°C, DT1=8K, R404A 26,4 kWt0=-8°C, DT1=8K, R404ANennleistung, t0=-8°C, DT1=8K, R404A31,1 kWMotordrehzahl=hoch min-1 26,4 kWMotordrehzahl=niedrig min-1RohranschlüsseAustrittDurchmesser42 mmEintrittDurchmesser28* mmVentilatordatenDrehzahlhoch1360 min-1niedrig1040 min-1Luftdurchsatzhohe Drehzahl14400 m³/hniedrige Drehzahl11090 m³/hLüfteranzahl3 Stk.Stk. x Durchmesser3 x 450 mmVentilatorleistunghoch1350W ges. 2,43A ges.niedrig1020W ges. 1,65A ges.Wurfweitebei hoher Drehzahl23 mbei niedriger Drehzahl18 mVolumenRohrinhalt43 dm³
