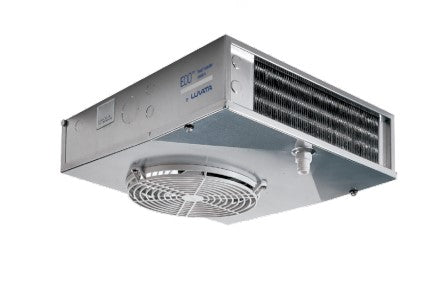

ECO Luftkühler Decke EVS 181 ED m. Heizung
Luftkühlung / Deckenflachverdampfer
ECO Luftkühler Decke EVS 271 ED m. Heizung
Hersteller: Modine / ECO
Beschreibung
Die EVS Serie findet ihre Anwendung in Kühlschränken, Kühlvitrinen und kleinen Kühlzellen.
Je nach Zellentemperatur werden sie in zwei Serien unterteilt:
- EVS, für hohe Temp. (= –12 °C), mit differenziertem Lamellenabstand 3,5/7 mm und elektrischer Abtauung;
- EVS/B, für niedrige Temp. (= –25 °C), mit differenziertem Lamellenabstand 4,5/9 mm und elektrischer Abtauung.
Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kältemittel geeigneten Kupferrohren hergestellt.
Die Standardmotorventilatoren besitzen die folgenden Eigenschaften:
- Durchmesser 200 mm, Wechselstrom 230V/1/50-60Hz und Schutzgitter aus Polyamid – Glasfaser;
- Schutzgrad IP 42;
- Isolierklasse B;
- Innerer Temperaturwächter;
- Betriebstemperatur –35 °C ÷ +40 °C.
Die hochleistungsfähigen, optionalen EC-Motorventilatoren haben folgende technische Merkmale:
- Schutzgrad IP 54;
- Isolierungsklasse F;
- Mit integrierter, elektronischer Schutzvorrichtung;
- Maximale Betriebstemperatur: +50 °C.
Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 230V/1/50-60Hz vorgesehen.
Die EVS/B Modelle sind mit innerer Tropfwanne und Abzweigdose (IP 54) für die Verkabelung der Motorventilatoren und der eventuellen elektrischen Heizstäben ausgestattet.
Auf Anfrage können die Modelle mit anderen Wärmeaustauschern, Abtauungen und Motorventilatoren als die Standardausführung geliefert werden. Wählen Sie die Modelle, die nicht mit im Katalog angegebenen Standardbedingungen funktionieren, mit dem Programm “Scelte” von Modine aus. Für Sonderanwendungen und zusätzliche Informationen fragen Sie unser technisches Büro um Rat.Die EVS Serie findet ihre Anwendung in Kühlschränken, Kühlvitrinen und kleinen Kühlzellen.Je nach Zellentemperatur werden sie in zwei Serien unterteilt:EVS, für hohe Temp. (= –12 °C), mit differenziertem Lamellenabstand 3,5/7 mm und elektrischer Abtauung;EVS/B, für niedrige Temp. (= –25 °C), mit differenziertem Lamellenabstand 4,5/9 mm und elektrischer Abtauung.Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist,werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kältemittel geeigneten Kupferrohren hergestellt.Die Standardmotorventilatoren besitzen die folgenden Eigenschaften:Durchmesser 200 mm, Wechselstrom 230V/1/50-60Hz und Schutzgitter aus Polyamid – Glasfaser;Schutzgrad IP 42;Isolierklasse B;Innerer Temperaturwächter;Betriebstemperatur –35 °C ÷ +40 °C.Die hochleistungsfähigen, optionalen EC-Motorventilatoren haben folgende technische Merkmale:Schutzgrad IP 54;Isolierungsklasse F;Mit integrierter, elektronischer Schutzvorrichtung;Maximale Betriebstemperatur: +50 °C.Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 230V/1/50-60Hz vorgesehen.Die EVS/B Modelle sind mit innerer Tropfwanne und Abzweigdose (IP 54) für die Verkabelung der Motorventilatoren und der eventuellen elektrischen Heizstäben ausgestattet.Auf Anfrage können die Modelle mit anderen Wärmeaustauschern, Abtauungen und Motorventilatoren als die Standardausführung geliefert werden.Wählen Sie die Modelle, die nicht mit im Katalog angegebenen Standardbedingungen funktionieren, mit dem Programm “Scelte” von Modine aus.Für Sonderanwendungen und zusätzliche Informationen fragen Sie unser technisches Büro um Rat.
Technische Details
AllgemeinAnwendungLuftkühlungBauartDeckenflachverdampferLamellenabstand3,5 / 7 mmTypEVS 181 EDAnschlüsseTauwasserabfluss1/2“ ØElektrische AbtauungBlock1 x 1080 WGesamt1080 WLeistung1080 WElektrische DatenStromaufnahmeVentilator1,05 A GesamtVersorgungsspannungVentilator230/1/50 V/Ph/HzFlächenOberfläche5,3 m²GewichtGewicht netto11,1 kgLeistungsdatenNennleistung1,70 kWt0=-8°C, DT1=8K, R404A (TP) 1,35 kWt0=-25°C, DT1=7K, R404A (TP) 1,57 kWt0=-8°C, DT1=8K, R448A (MP) 1,16 kWt0=-25°C, DT1=7K, R448A (MP) 1,54 kWt0=-8°C, DT1=8K, R134a (TP)Nennleistung, t0=-8°C, DT1=8K, R404A1,70 kWNennleistung, t0=-8°C, DT1=8K, R448A/R449A1,57 kWRohranschlüsseAustrittDurchmesser16 mmEintritt (SAE)1/2“ Zoll* Thermostatisches Exp. Ventil mit Aussendruck- kompensation nötigVentilatordatenLeistung159 W GesamtLuftdurchsatz870 m³/hLüfteranzahl3 Stk.Stk. x Durchmesser3 x 200 mmVentilatordrehzahl1300 min-1Wurfweite4,5 mVolumenRohrinhalt1,07 dm³
