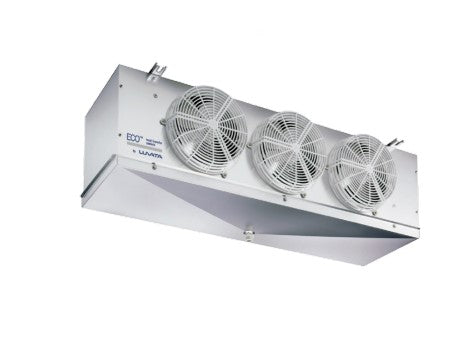

ECO Luftkühler Decke CTE 84L8 ED m. Heizung
Luftkühlung / Deckenverdampfer kubisch
ECO Luftkühler Industrie ICE 65 D10
Hersteller: Modine / ECO
Beschreibung
Die ICE Serie findet ihre Anwendung in den großen Kühlzellen und Kühlhäusern für die Aufbewahrung von Frisch- und Tiefkühlprodukten. Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt.
Je nach Zellentemperatur werden sie in zwei Ausführungen unterteilt:
- ICE 06 für hohe und mittlere Temperaturen (= –15 °C) mit Lamellenabstand 6,0 mm;
- ICE 10 für niedrige Temp. (= –35 °C) mit Lamellenabstand 10,0mm, elektrische Abtauung ED wird empfohlen.
Die angewandten Standardmotorventilatoren besitzen die folgenden Eigenschaften:
- Durchmesser 450, 560 und 630 mm, Drehstrom 400V/3/50 mit doppelter Drehgeschwindigkeit, mit Außenrotor und Schutzgitter aus Stahl mit Epoxydlack behandelt;
- Schutzgrad IP 54;
- Isolierklasse B (F für Ø 630);
- Innerer Temperaturwächter;
- Betriebstemperatur –40 °C ÷ +40 °C.
Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 400V/3/50-60 Hz vorgesehen. Die Einheiten sind für den Anschluss an die Erdung vorbereitet und die Heizstäbe sind in einer Abzweigdose mit Schutzgrad IP 54 angeschlossen.Die CTE Serie findet ihre Anwendung in Kühlräumen für die Aufbewahrung von Frisch- und Tiefkühlprodukten. Dank der Kompaktheit der Geräte wird der zur Verfügung stehende Raum, in dem sie installiert werden, bestens genutzt.Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt.Je nach Zellentemperatur werden sie unterteilt:CTE H3 für hohe Temperaturen (= +2°C) mit Lamellenabstand 3,5 mm;CTE H4 für hohe Temperaturen (= +2°C) mit Lamellenabstand 4,0 mm;CTE M6 für mittlere Temperaturen (= –15°C) mit Lamellenabstand 6,0mm, elektrische Abtauung wird empfohlen;CTE L8 für niedrige Temperaturen (= –35 °C) mit Lamellenabstand 8,5 mm, mit elektrischer Abtauung versehen.Folgende vier Standardmotorventilatoren werden angewandt:Durchmesser 250 mm, Wechselstrom 230V/1/50-60 Hz mit abgeschirmten Polen und Schutzgitter aus Polyamid – Glasfaser;Durchmesser 315 mm, Wechselstrom 230V/1/50-60 Hz mit Außenrotor und eingebautem Betriebskondensator und Schutzgitter aus Stahl mit Epoxydlack behandelt.Durchmesser 350 mm, Wechselstrom 230V/1/50-60 Hz mit Außenrotor und eingebautem Betriebskondensator und Schutzgitter aus Stahl mit Epoxydlack behandelt.Durchmesser 500 mm, Drehstrom 400V/3/50-60 Hz, Schutzgitter aus Stahl mit Epoxydlack behandelt.Die angewandten Standardmotoren besitzen die folgenden Eigenschaften:Schutzgrad IP 44;Isolierklasse B (F für Ø 350 - 500);Innerer Temperaturwächter;Betriebstemperatur –35 °C ÷ +40 °CDie Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 400V/3/50-60Hz vorgesehen.Die elektrischen Teile und das Gehäuse sind an eine Erdungsklemme angeschlossen, der Anschluss der Motoren und der Heizstäbe erfolgt in separaten Abzweigdosen mit Schutzgrad IP 54.Auf Anfrage können die Modelle mit anderen Wärmeaustauschern, Abtauungen und Motorventilatoren als die Standardausführung geliefert werden.Wählen Sie die Modelle, die nicht mit im Katalog angegebenen Standardbedingungen funktionieren, mit dem Programm “Scelte” von Modine aus.Für Sonderanwendungen und zusätzliche Informationen fragen Sie unser technisches Büro um Rat.
Technische Details
AllgemeinLamellenabstand8,0 mmTypCTE84L8 EDAnschlüsseTauwasserabfluss1" ZollElektrische AbtauungBlockCTE (HL)1x 900 WCTE (NL)2x 450 WGesamtCTE2700 WWanneCTE1x 900 WElektrische DatenStromaufnahmeVentilator0,84 A GesamtVersorgungsspannungVentilator230-1-50 V/Ph/HzFlächenOberfläche14,2 m²GewichtGewicht netto39,9 kgLeistungsdatenNennleistung4,73 kWKältemittel=R 404A , Temperaturdifferenz=8 °K , Verdampfungstemperatur=-8 °CRohranschlüsseAustrittDurchmesser (Löt)28 mmEintrittBördelSAE 1/2"* ZollVentilatordatenLeistung190 W GesamtLuftdurchsatz3270 m³/hLüfteranzahl2x 315 Stk.Ventilatordrehzahl1370 min-1Wurfweite16 mVolumenRohrinhalt6,17 dm³
