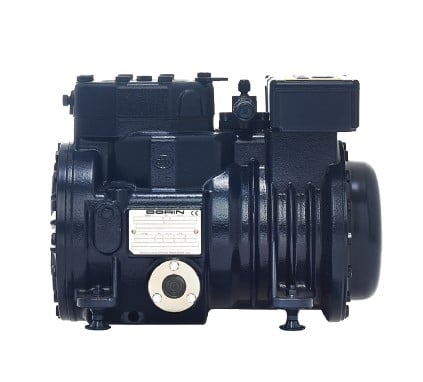

Dorin Verdichter H2 H350SB-E m.Klixon 400V
Halbhermetisch / Hubkolben
Dorin Verdichter H2 H350SB-E m.Klixon 400V
Hersteller: Dorin
Beschreibung
Die halbhermetischen Verdichter von Dorin wurden entwickelt um den Anforderungen der neuen Kältemittel und den Markterfordernissen Rechnung zutragen, wobei die Aspekte Energieeffizienz, Zuverlässigkeit und minimale Geräuschentwicklung im Vordergrund standen. Die Baureihe decktFördermengen von 4,52 bis 244,78 m3/h ab bei Nennleistungen zwischen 0,5 PS und 90 PS. Die Qualität aller Dorin-Produkte ist gewährleistet durch ein zertifiziertes Qualitätsmanagementsystem nach EN ISO 9001. Modelle mit UL Zulassung sindauf Anfrage lieferbar.
Eigenschaften
- hohe Leistungszahl (COP) dank der Optimierung der Strömungsdynamik der internen Medienleitungen, der Verwendung von Hochleistungsmotoren undder Einführung von Komponenten der neuesten Generation
- Betrieb mit allen marktgängigen Kältemitteln möglich: R448A/R449A, R404A/R507A, R134a, R407C, R407F, R407A
- Extrem geringe Geräuschentwicklung
- Verringerung von Schwingungen durch optimalen Massenausgleich
- Verringerung von Gasdruckschwankungen
- Ansteuerung mit unterschiedlichen Frequenzen möglich
- Schutzart IP 65 bei fast allen Modellen der Baureihe serienmäßig
Die halbhermetischen Verdichter von Dorin wurden entwickelt um den Anforderungen der neuen Kältemittel und den Markterfordernissen Rechnung zu tragen, wobei die Aspekte Energieeffizienz, Zuverlässigkeit und minimale Geräuschentwicklung im Vordergrund standen. Die Baureihe deckt Fördermengen von 4,52 bis 244,78 m3/h ab bei Nennleistungen zwischen 0,5 PS und 90 PS.Die Qualität aller Dorin-Produkte ist gewährleistet durch ein zertifiziertes Qualitätsmanagementsystem nach EN ISO 9001. Modelle mit UL Zulassung sind auf Anfrage lieferbar.
Technische Details
AllgemeinAnzahl der Zylinder2 Stk.BauarthalbhermetischKältemittelR134a R450A R513A R404A R507A R448A R449A R452A R454C R455A R407FSerieH2TypH350SBVerdichtungsartHubkolbenElektrische DatenAnlaufstrom (Rotor blockiert)34,0 ASpannung=400 VLeistungsaufnahme1,71 kWR134a (Taupunkt) 1,52 kWR450A (Taupunkt) 1,81 kWR513A (Taupunkt) 3,49 kWR404A/R507A (Taupunkt) 3,08 kWR448A/R449A (Taupunkt) 3,40 kWR452A (Taupunkt) 2,45 kWR454C (Taupunkt) 2,50 kWR455A (Taupunkt) 3,04 kWR407F (Taupunkt)Stromaufnahme4,1 AR134a (Taupunkt) 4,0 AR450A (Taupunkt) 4,2 AR513A (Taupunkt) 6,2 AR404A/R507A (Taupunkt) 5,7 AR448A/R449A (Taupunkt) 6,1 AR452A (Taupunkt) 4,9 AR454C (Taupunkt) 5,0 AR455A (Taupunkt) 5,6 AR407F (Taupunkt)Versorgungsspannung400/3/50 V/Ph/Hzmax. Betriebsstrom7,5 ASpannung=400 VGewichtGewicht netto54,0 kgLeistungsdatenFördervolumen17,53 m³/hbei 1450 min-1RohranschlüsseDruckleitung16s mms = LötSaugleitung28s mms = LötSchalldatenSchallleistungspegel68,0 dB(A)(siehe Erläuterung 1)VolumenÖlfüllungRL32HÖlmenge1,4 lErläuterungDie ausgezeichneten Ergebnisse bei Dorin wurden durch strenge Messungen der Dosisleistung der Universität Firenze gemäß ISO 9614-1, Stufe 2, „zertifiziert“. Neben den nachstehend angegebenen Leistungs- und Schalldruckdaten können auf Anfrage Akustikspektren bei verschiedenen Frequenzen zur Verfügung gestellt werden. Die Formel zur Berechnung des Schalldrucks (Lp) bei einer gegebenen Entfernung (d) und bekannter Schallleistung (Lw) lautet: Lp = Lw + 10 Log [K/ (4x3.142 x d x d)], wobei K = Richtwirkung = 1 für freies Feld, d = Entfernung in Metern
