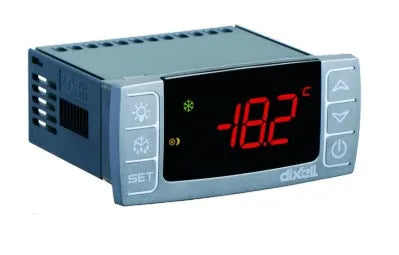

Dixell Kühlstellenregler XR20CX-5N0C1 230V
Elektronisch / Kühlstellenregler
Dixell Kühlstellenregler XR20CX-5N0C1 230V
Hersteller: Dixell
Beschreibung
Das Tafeleinbaugerät XR__CX, mit dem Frontmaß 74x32mm, ist ein Mikroprozessor-gesteuerter Kühlstellenregler für Normal- und Tiefkühltemperaturen. Mit 1-4 Relais-Ausgängen für die Regelung des Verdichters, Abtauungen, welche elektrisch oder Heißgas sein können und Verdampfer-Gebläse. Abhängig von der Ausführung können bis zu drei Fühler NTC oder PTC gleichzeitig angeschlossen werden. Je nach Konfiguration für Raumtemperatur, Abtauung, Gebläse-Regelung, usw. Für den dritten Fühler wird der digitale Eingang umkonfiguriert (abh. von der Ausführung) und der 4. Fühler (abh. von der Ausführung) wird über den HOT-KEY Anschluss verdrahtet. Für Kondensator-Temperatur Alarm.
Via HOT-KEY kann das Gerät programmiert werden, bzw. ein Parametersatz auf HOT-KEY gesichert werden. Abhänging vom Modell kann alternativ am HOT-KEY Anschluss auch eine externe Anzeige X-REP angeschlossen werden.
Eigenschaften
- Einfacher Programmiermodus
- Schnellkühlung durch vorbestimmten Sollwert
- Serielle Verbindung zu Fernüberwachungssystem
Das Tafeleinbaugerät XR__CX, mit dem Frontmaß 74x32mm, ist ein Mikroprozessor-gesteuerter Kühlstellenregler für Normal- und Tiefkühltemperaturen. Mit 1-4 Relais-Ausgängen für die Regelung des Verdichters, Abtauungen, welche elektrisch oder Heißgas sein können und Verdampfer-Gebläse. Abhängig von der Ausführung können bis zu drei Fühler NTC oder PTC gleichzeitig angeschlossen werden. Je nach Konfiguration für Raumtemperatur, Abtauung, Gebläse-Regelung, usw. Für den dritten Fühler wird der digitale Eingang umkonfiguriert (abh. von der Ausführung) und der 4. Fühler (abh. von der Ausführung) wird über den HOT-KEY Anschluss verdrahtet. Für Kondensator-Temperatur Alarm.Via HOT-KEY kann das Gerät programmiert werden, bzw. ein Parametersatz auf HOT-KEY gesichert werden. Abhänging vom Modell kann alternativ am HOT-KEY Anschluss auch eine externe Anzeige X-REP angeschlossen werden.
Technische Details
AbmessungenAusschnitt für Tafeleinbau71 x 29 mmBreite78 mmHöhe37 mmTiefe60 mmAllgemeinAuflösung0,1 °CFühlertypNTC oder PTCGenauigkeit±0,1°C; ±1 ZifferAnschlüsseAnschlussSchraubklemmenfür Leiterdurchmesser ≤ 2,5mm²Elektrische DatenEingänge1 x NTC-Fühleroder 1 x PTC-Fühler Digitaler Eingang;potentialfreiLeistungsaufnahme3 VAmax.RelaisausgängeVerdichter:20 (8) A; 250 VacSchutzartIP20Frontschutzart: IP65Versorgungsspannung230/1/50 V/Ph/HzFühlerdatenMessbereichNTC-Fühler:-40 bis +110°C PTC-Fühler:-50 bis +150°CTemperaturdatenLagertemperatur-25 bis +60 °CTemperaturbereichNTC Fühler-40 bis 110 °CPTC Fühler-50 bis 150 °CTemperaturmessbereichmax.60 °Cmin.0 °CDetaillierte technische Daten finden Sie in der Bedienungsanleitung in der Rubrik Downloads!
