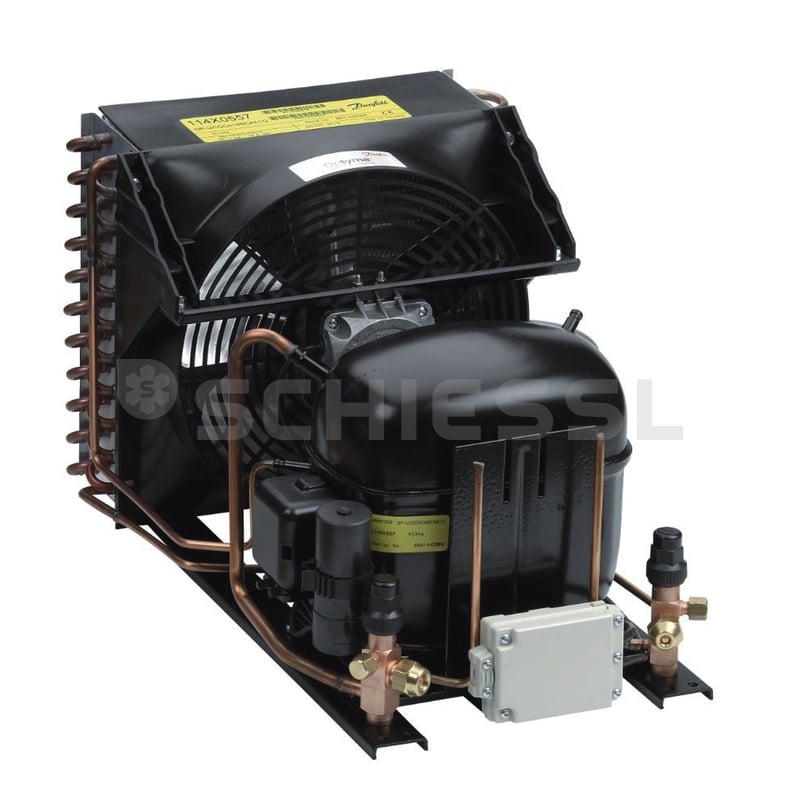

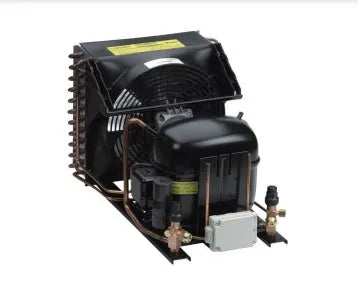

Danfoss Verflüssigungssatz OP-MC(H)QC010SCA01G 230V 114X0404
Vollhermetisch / Hubkolben
Danfoss Außeneinheit Optyma Slim Pack OP-MSXM044MLW09E 114X7212
Bestell-Nr.: 104.2449 Hersteller: Danfoss
Beschreibung
Optyma™ Slim Pack
In vielen Fällen werden die Verflüssigungssätze an der Aussenseite eines Gebäudes, in einem Hof, an einer Fassade oder auf einem Dach angebracht. Die OptymaTM Slim Pack Reihe ist für Kühlanwendungen in mittleren und niedrigen Temperaturbereichen ausgelegt. OptymaTM Slim Pack bietet Kälteleistungen von 0,8 bis 10,8 kW für Anwendungen im mittleren Temperaturbereich, je nach Typ und Kältemittel. Bei LBP bietet es zwischen 0,6 und 5,6 kW für Tiefkühl- und Kühlräume. Schnelle und einfache Installation Das Konzept der Verflüssigungssätze für Außenaufstellung basiert auf schneller und einfacher Zugänglichkeit während der Installation, der Inbetriebnahme als auch der Wartung und Pflege. Sowohl die Flüssigkeits- als auch die Saugleitung sind an der Absperrventilen einfach durch Lötverbindungen anzuschließen, was eine Menge Zeitersparnis am Montageort bedeutet. Alle Verflüssigungssätze sind komplett vormontiert, verrohrt, verkabelt und werksgeprüft. Die Installation ist kinderleicht. Die perfekte Kühllösung für Lebensmittelläden, Tankstellenshops und Anwendungen in Kühl- und Gefrierräumen. Weitere Informationen zu den technischen Daten des Verdichters finden Sie hier: Verdichter MLZ019T4LP9 - 107.2516
Eigenschaften
- Korrosionsbeständigkeit des Wärmeübertragers und des Gehäuses sorgen für eine längere Lebensdauer der Einheit
- Der Microchannel-Wärmeübertrager ist leicht und einfach zu reinigen
- Leicht zugängliche Lüfter und Verflüssiger vereinfachen Wartungsarbeiten und es wird ca. 20% weniger Kältemittel im Kreislauf benötigt
- Leicht zugängliches, vorverdrahtetes elektrisches Klemmbrett vereinfacht die Wartung
- Doppel-KP17WB Druckschalter für mehr Sicherheit
- Hauptschalter und XGE Lüfterdrehzahlregelung bei Version W09 integriert
- Sammler mit Absperrventil erleichtert die Wartung
- Filtertrockner und Schauglas schützen die Einheit vor Feuchtigkeit, Säuren und Feststoffteilchen. Bördelanschlüsse erleichtern die Wartung
- Die Kurbelwannenheizung schützt den Verdichter beim Betrieb bei kalten Witterungsbedingungen
- Außenliegende Lötanschlüsse beschleunigen die Installation: einfach montieren, löten und anschließen
- Leicht zugängliche Service-Ports an den Serviceventilen (Saug- und Flüssigkeitsleitung)
Optyma™: Verflüssigungssätze für höchste AnsprücheDie für Normal- und Tiefkühlung in Innen- und Außenbereichen aufstellbaren Danfoss Optyma™-Verflüssigungssätze für den europäischen Markt bieten die ideale Lösung für Ihre Anforderungen. Dank diverser einsetzbarer Kältemittel mit niedrigem Treibhauspotential, guter Energieeffizienz und einer ausgezeichneten Montagefreundlichkeit tragen sie zur Betriebskostensenkung und Verbesserung der Kühlqualität zum besseren Schutz verderblicher Waren bei. Hocheffiziente Verflüssiger erlauben einen breiteren Anwendungsbereich bei höheren Umgebungstemperaturen Zuverlässige Komponenten sorgen für eine verlängerte Lebensdauer Komplett vorverkabelt und werksgetestet, reduziert die Montagezeit vor Ort Verbesserte Grundplatte zur besseren Handhabung vor Ort Grundplatte entwickelt zur einfachen Montage auch auf Wandkonsolen Erweiterungsfähig: z.B. mit Lüfterdrehzahlregler Typ RGE, Druckschalter Typ ACB/ KP oder Wetterschutzgehäuse Leichter Zugang zu allen aufgebauten Teilen für verbesserte Wartungsfreundlichkeit Kompakte AbmessungenFakten HFKW Kältemittel R134a, R404A, R507, R409F und R 407C Leistung: von wenigen Watt bis zu 40 kW Hoher COP 100 % werksgeprüft auf Leckagen
Technische Details
AbmessungenArt der AufstellungInnenaufstellungAllgemeinBauartvollhermetischKältemittelR404A R507A R452AOriginal Nr.114X0404TypOP-MCHC10SCA01GVerflüssigungsartluftgekühltÖlfüllungRL32HElektrische DatenAnlaufstrom19,5 AVerdichterVersorgungsspannung230/1/50 V/Ph/HzGewichtGewicht netto23,00 kgLeistungsdatenFrequenzgeregeltNeinHubvolumen10,29 cm³RohranschlüsseFlüssigkeitsleitung1/4 Zoll6,00 mmSaugleitung5/16 Zoll8,00 mmSammlerdatenSammlervolumen1,10 lVentilatordatenDurchmesser254 mmLeistungsaufnahme13 WLuftdurchsatz631 m³/hLüfteranzahl1 Stk.max. Betriebsstrom0,18 A Gesamtmax. BetriebsstromVentilator0,39 AMCC = max. Dauerstrom(bei welchem der interne Verdichterschutz anspricht bzw. abschaltet)VerdichterdatenVerbauter VerdichterSC10MLXVerflüssigerdatenLuftmenge631 m³/h
