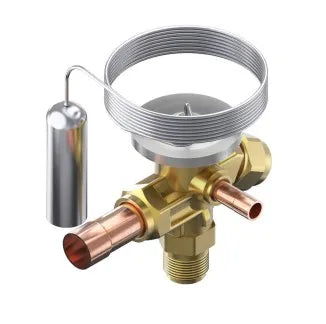

Danfoss Ventilkörper R407F/407A TE2 N Löt 068Z3713
Thermostatisch / Mit austauschbarer Düse
Danfoss Ventilkörper R407F/407A TE2 N Löt 068Z3713
Bestell-Nr.: 214.0587 Hersteller: Danfoss
Beschreibung
Thermostatische Expansionsventile regeln die Einspritzung des Kältemittels in den Verdampfer. Die Einspritzung wird von der Überhitzung desKältemittels gesteuert. Daher eignen sich die Ventile besonders für die Flüssigkeitseinspritzung in “trockene” Verdampfer, bei denen die Überhitzung amVerdampferausgang der Verdampferbelastung proportional folgt.
T2 und TE2 haben einen auswechselbaren Düsen-einsatz. Bei gleichem Ventiltyp und Kältemittel passt der zugehörige Düseneinsatz für alleVentilgehäuseausführungen und in allen Verdampfungstemperaturbereichen. Die Füllung des thermostatischen Elements ist vom jeweiligenVerdampfungstemperaturbereich abhängig.
Die Ventile können mit innerem (T2) oder äußerem (TE2) Druckausgleich versehen sein. In Verbindung mit Flüssigkeitsverteilern müssen ausschließlichVentile mit äußerem Druckausgleich vorgesehen werden. Der einfach zu montierende Doppelkontaktfühler ergibt ein schnelles und exaktes Ansprechenauf Tem-peraturänderungen im Verdampfer. Die Ventile vertragen die bei Heißgasabtauung nor-mal entstehenden Druck- und Temperatureinwirkungen.Im Hinblick auf eine lange Lebensdauer sind Ventilkegel und Sitz aus besonders abrieb festen Speziallegierungen hergestellt.
Eigenschaften
- Baukastenprinzip bestehend aus Ventilkörper und 8 Ventileinsätzen ergibt zahlreiche Kombinationsmöglichkeiten für alle Anwendungsbereiche.
- Austauschbare Ventileinsätze
- Servicegerechte Leistungsabstufung von 0,5 bis 20 kW
- Oberteil und Kapillarrohr aus Edelstahl
- Körper Messing
- Lasergeschweißtes Element mit verstärkter Membran
- Löt- oder Bördelanschluss
- Fühlerfüllung: Gasfüllung
Thermostatische Expansionsventile regeln die Einspritzung des Kältemittels in den Verdampfer. Die Einspritzung wird von der Überhitzung des Kältemittels gesteuert. Daher eignen sich die Ventile besonders für die Flüssigkeitseinspritzung in “trockene” Verdampfer, bei denen die Überhitzung am Verdampferausgang der Verdampferbelastung proportional folgt.T2 und TE2 haben einen auswechselbaren Düsen-einsatz. Bei gleichem Ventiltyp und Kältemittel passt der zugehörige Düseneinsatz für alle Ventilgehäuseausführungen und in allen Verdampfungstemperaturbereichen. Die Füllung des thermostatischen Elements ist vom jeweiligen Verdampfungstemperaturbereich abhängig.Die Ventile können mit innerem (T2) oder äußerem (TE2) Druckausgleich versehen sein. In Verbindung mit Flüssigkeitsverteilern müssen ausschließlich Ventile mit äußerem Druckausgleich vorgesehen werden. Der einfach zu montierende Doppelkontaktfühler ergibt ein schnelles und exaktes Ansprechen auf Tem-peraturänderungen im Verdampfer. Die Ventile vertragen die bei Heißgasabtauung nor-mal entstehenden Druck- und Temperatureinwirkungen. Im Hinblick auf eine lange Lebensdauer sind Ventilkegel und Sitz aus besonders abrieb festen Speziallegierungen hergestellt.
Technische Details
AbmessungenKapillarrohrlänge1,5 mAllgemeinAusführunglötKältemittelR407F R407ADruckDruckausgleichExternzul. Betriebsüberdruck34 barRohranschlüsseAustrittLöt1/2 ZollDruckausgleichLöt1/4 ZollEintrittBördel5⁄8" UNFTemperaturdatenEinsatzbereich MOP PunktOHNEVerdampfungstemperaturbereich-40 bis +10 °Cmax. Fühlertemperatur100 °CDetaillierte technische Daten/Auswahltabellen finden Sie in den PDF-Datenblättern in der Rubrik Downloads!
