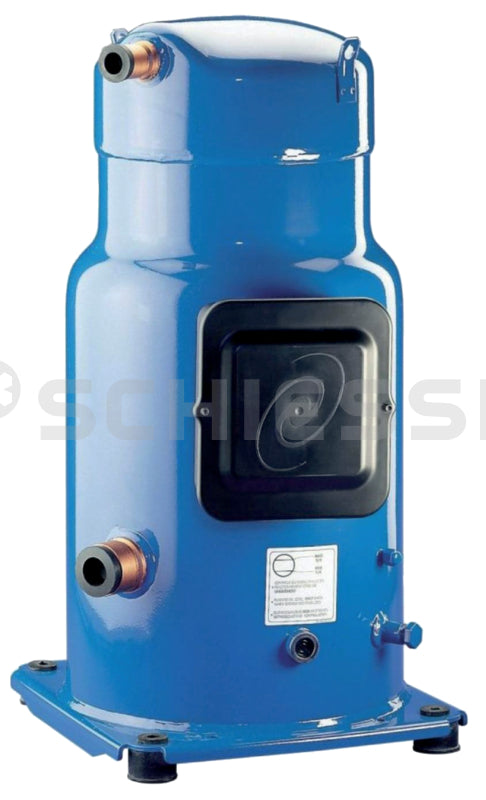

In einem Danfoss Performer® Scroll-Verdichter erfolgt die Verdichtung zwischen zwei Scroll-Elementen, die im oberen Bereich des Verdichtergehäuses über dem Motor angeordnet sind (siehe nebenstehende Darstellung). Der Sauggasstutzen des Verdichters befindet sich im unteren Bereich des Gehäuses. Das Sauggas gelangt in das großvolumige Verdichtergehäuse und wird über seitliche Öffnungen des Motorschildes über den Motor geführt. Mitgerissene Öltropfen werden aus dem Sauggas separiert und gelangen in den Ölsumpf. Das über den Motor geführte Sauggas kühlt den Motor und wird anschließend in die Scroll-Einheit geleitet. Das Verdichtungssystem besteht aus 2 Scrolls (Spiralen), einem orbitierenden Scroll und einem festen Scroll. Die Zeichnung auf Seite 5 erläutert den Verdichtungsprozeß. Die obere Spirale, die den Druckgasauslaß enthält, ist feststehend, während die untere Spirale eine Exzenterbewegung ausführt. Die beiden Spiralen werden in einem festen Winkelverhältnis (180°) durch eine spezielle Antriebseinheit gehalten. Wenn sich die untere Spirale in der oberen bewegt, entstehen sichelförmige Verdichtungsräume, deren Volumen sich bis zum Zentrum der Spiralen verringert.Während eines gleichmäßigen Arbeitsprozesses der beiden sich ineinander bewegenden Spiralen gehen Ansaugung,Verdichtung und Ausstoß gleichzeitig vonstatten. Drei Umdrehungen werden benötigt, um das Volumen vollständig zu verdichten, was eine gleichmäßige und sanfte Verdichtung mit sich bringt. Am Austritt des Scroll befi ndet sich ein Rückschlagventil. Dieses schützt den Verdichter bei Abschalten vor Rückwärtslauf. Der Druckgasstutzen befi ndet sich seitlich oben am Verdichtergehäuse.In einem Danfoss Performer® Scroll-Verdichter erfolgt die Verdichtung zwischen zwei Scroll-Elementen, die im oberen Bereich des Verdichtergehäuses über dem Motor angeordnet sind (siehe nebenstehende Darstellung). Der Sauggasstutzen des Verdichters befindet sich im unteren Bereich des Gehäuses. Das Sauggas gelangt in das großvolumige Verdichtergehäuse und wird über seitliche Öffnungen des Motorschildes über den Motor geführt. Mitgerissene Öltropfen werden aus dem Sauggas separiert und gelangen in den Ölsumpf. Das über den Motor geführte Sauggas kühlt den Motor und wird anschließend in die Scroll-Einheit geleitet.Das Verdichtungssystem besteht aus 2 Scrolls (Spiralen), einem orbitierenden Scroll und einem festen Scroll. Die Zeichnung auf Seite 5 erläutert den Verdichtungsprozess. Die obere Spirale, die den Druckgasauslass enthält, ist feststehend, während die untere Spirale eine Exzenterbewegung ausführt. Beide Spiralen werden in einem festen Winkelverhältnis (180°) durch eine spezielle Antriebseinheit gehalten. Wenn sich die untere Spirale in der oberen bewegt, entstehen sichelförmige Verdichtungsräume, deren Volumen sich bis zum Zentrum der Spiralen verringert. Während eines gleichmäßigen Arbeitsprozesses der beiden sich ineinander bewegenden Spiralen gehen Ansaugung, Verdichtung und Ausstoß gleichzeitig vonstatten. Drei Umdrehungen werden benötigt, um das Volumen vollständig zu verdichten, was eine gleichmäßige und sanfte Verdichtung mit sich bringt. Am Austritt des Scroll befindet sich ein Rückschlagventil. Dieses schützt den Verdichter beim Abschalten vor Rückwärtslauf. Der Druckgasstutzen befindet sich seitlich oben am Verdichtergehäuse.
Technische Details
AllgemeinBauartvollhermetischKältemittelR134a R513A R407COriginal Nr.SZ175-4RITypSZ175-4RIBei benötigter Verbundschaltung: Siehe Erläuterung 1VerdichtungsartScrollAnschlüsseRotalockgewindeDruckseitig1 3/4 ZollSaugseitig2 1/4 ZollElektrische DatenLeistungsaufnahme12,67 kWbei t0 = +7,2 °CR134a = 8,655 kWR407C = 12,67 kWMotorspannungscode 4MMT A35 A(siehe Erläuterung)LRA A175 A(siehe Erläuterung)R0.76 Ω(siehe Erläuterung)Stromaufnahme22.4 AVersorgungsspannung400/3/50 V/Ph/HzGewichtGewicht netto103,0 kgLeistungsdatenCOP3.17W/WFördervolumen40,5 m³/hbei 50 HzHubvolumen233 cm³Nennleistung40,1 kWRohranschlüsseDruckleitung22,0 mmSaugleitung35,0 mmSchalldatenSchalldruckpegel69 dB(A)in 1 m (mit Schalldämmhaube) 77 dB(A)in 1 m (ohne Schalldämmhaube)Schallleistungspegel85,0 dB(A)VolumenÖlfüllung160SZÖlmenge6,6 lErläuterung:vormals als Tandemverdichter bei Danfoss lieferbar; aktuell als Nachrüstsatz möglich: 2 Stk. Verdichter + Adaptersatz + Ölausgleich / siehe ZubehörMotorspannungscode 4 = Nennspannung 400 V - 3 - 50 Hz, Spannungsbereich 340 - 440 VMMT: Maximal zulässiger Ausschaltstrom: Um eine Beschädigung des Verdichter zu vermeiden, muss die Spannungsversorgung des Verdichters spätestens bei den genannten Stromwerten mittels eines externen Überstromrelais unterbrochen werden. Diese Stromwerte dürfen niemals überschritten werden.MCC: Max. zul. Betriebsstrom: Der Strom, bei dem der interne Motorschutzschalter auslöst.LRA: Anlaufstrom: Gemessen mit blockiertem Rotor, 4 Sekunden nach Einschalten.R: Motorwicklungswiderstand (T1 - T2, T2 - T3, T3 - T1)Zur Ermittlung der elektrischen Spezifikationen der TWIN-Einheiten verweisen wir auf die entsprechenden Angaben der Einzelverdichter.
Hersteller: Danfoss GmbH
Adresse: Carl-Legien-Strasse 8, 63073 Offenbach am Main, Deutschland
Kontakt: cs@danfoss.de
Lieferung innerhalb von 7-10 Werktagen in Deutschland & Österreich.
✔ Versand mit zuverlässigen Speditionen und Paketdiensten
✔ Lieferung bis Bordsteinkante bei größeren Anlagen
✔ Sendungsverfolgung nach Versand verfügbar
Hinweis: Bitte geben Sie eine Telefonnummer für die Spedition an, damit die Anlieferung abgestimmt werden kann.
Für dieses Produkt gilt die gesetzliche Gewährleistung.
Viele Hersteller bieten darüber hinaus zusätzliche Garantien – diese sind abhängig vom jeweiligen Modell.
