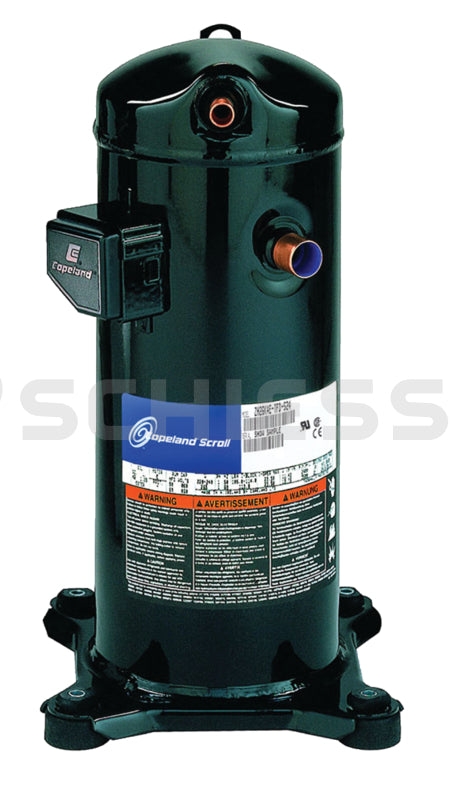

Copeland vollh. Austausch Verdichter ZB56K*E-TWD-951 400V
Vollhermetisch / Scroll
Copeland Scroll Verdichter Löt ZP54K5E-PFJ-422 230V
Bestell-Nr.: 103.2605 Hersteller: Copeland
Beschreibung
Emerson Climate Technologies bietet eine umfangreiche Baureihe von Copeland Scroll™ Verdichtern an, die speziell für den Betrieb mit R410A entwickelt wurde. Zu dieser Reihe gehört die Produktfamilien ZP. Diese Modelle haben sich als optimale Lösungen in der Klima-Anwendungen erwiesen.
Schmiermittel Esteröl Werksfüllung: Emkarate RL 32 3MAF (531.2827 Dose 1 ltr.)
Standardlieferumfang
- Verdichter mit Esteröl gefüllt
- Löt-Anschlüsse
- Ölschauglas (425)
- Gummi-Schwingungsdämpfer
- ZP24 bis ZP182 mit internen Überstromschutzschalter
- ZP235 bis ZP385 elektonisches Motorschutzsystem INT 69 SC2 120-240 V AC
Copeland war die erste Firma, die R410A Scrollverdichter baute, und ist die einzige, die nun den gesamten Bereich von 2 bis 40 HP (5 bis 104 kW) abdeckt. Obwohl R410A ein Blend ist, verhält es sich doch eher wie ein reines, aus einer Substanz bestehendes Kältemittel, mit vernachlässigbarem Temperaturgleit. R410A besitzt exzellente Wärmeübergangseigenschaften und vereint höheren Wirkungsgrad und potenzielle Reduzierung von Systemkosten. Zusätzlich arbeitet R410A sehr effizient mit Scroll- Verdichtern und erlaubt somit ein kompakteres Anlagen-Design. R410A ist auch ein Plus für die Umwelt, bedingt durch den höheren Wirkungsgrad. Dieser wiederum reduziert den CO2-Ausstoß, und somit letztlich auch die globale Erwärmung. R410A wird sehr schnell die globale Wahl als Ersatz für R22 werden, besonders in Bereichen der Klimatechnik. Intensive Tests haben entscheidende Vorteile für Systeme unter Einsatz von R410A ergeben, vorrangig aufgrund des höheren Wärmeübergangskoeffizienten und niedrigeren Druckverlusts.Die Copeland Scroll-Verdichter der ZS*KA-Baureihe stellen eine wichtige Neuerung in Scroll Technologie für Kältetechnik mit einem kleinen Hubvolumen von 4 m³/h bis 5 m³/h dar.Wie die anderen Copeland Scrollverdichter verfügen auch ZS*KA-Scrollverdichter über einen Scroll-Compliance-Mechanismus, der sie besonders langlebig macht und auch unter schwierigen Bedingungen (z.B. Flüssigkeitsschläge) für höchste Zuverlässigkeit sorgt.Die Z*KA-Modelle sind für Normalkühlungssysteme ausgelegt und ideal geeignet für offene Kühlschränke, Kühlräume, Milchtankkühler oder Kühlvitrinen in Supermärkten. Die Modelle ermöglichen den Einsatz verschiedener Kältemittel und zeichnen sich durch einen leisen, vibrationsarmen Betrieb aus. Somit sind sie besonders geeignet für den Einzelhandel und die Gastronomie. Typische Anwendungsbereiche sind deshalb Supermärkte, Restaurants, Mini-Märkte und Milchkühlungsanlagen.Die ZS*KA-Baureihe von 1,3 bis 1,8 PS bietet eine Jahreseffizienz, die um bis zu 28 % höher ist als die von herkömmlichen hermetischen Hubkolbenverdichtern. Diese Verdichter sind für HFKW-haltige Kältemittel, neue Kältemittel mit geringem Treibhauspotenzial und HFO-Mischungen zugelassen. Die Baureihe ist für die Kältemittel R134a, R404A/R507A, R448A/R449A und R407A/F/C zugelassen.SchmiermittelEsteröl Werksfüllung: Emkarate RL 32 3MAF (531.2827 Dose 1 ltr.)Für Anwendungen, die besonders niedrige Geräuschniveaus erfordern, sind Schalldämmhauben für alle Scroll Kälteverdichter erhältlich. Tests mit diesen Schallschutzhauben haben Resultate mit 7 dBA Schallreduktion ergeben.
Technische Details
AbmessungenBefestigungslöcher220 x 220 (22,4) mmAllgemeinBauartvollhermetischKältemittelR513A R404A R507ATypZB56K*E-TWD-951VerdichtungsartScrollAnschlüsseRotalockgewinde Druckseitig1 1/4 ZollRotalockgewinde Saugseitig1 3/4 ZollElektrische DatenAnlaufstrom99 A(Rotor blockiert)Spannung = 400 V (siehe Erläuterung 3)Versorgungsspannung400/3/50 V/Ph/HzWicklungswiderstand1,41 Ωmax. Betriebsstrom15,4 ASpannung=400 V siehe Erläuterung 2GewichtGewicht netto87,0 kgLeistungsdatenFördervolumen20,9 m³/hbei 2900 min-1SchalldatenSchallleistungspegel78,0 dB(A)Schallleistung mit Schalldämmhaube MT = 68,0 dB(A)VolumenÖlfüllungRL32-3MAFÖlmenge4,14 lErläuterungDie Verdichter werden mit Erstfüllung geliefert. Die angegebene Menge wird bei Ersatzbefüllung benötigt.Werte bei niedrigster nominaler Nennspannung (50 Hz)Höchstwert in nominalen Spannungsbereich
