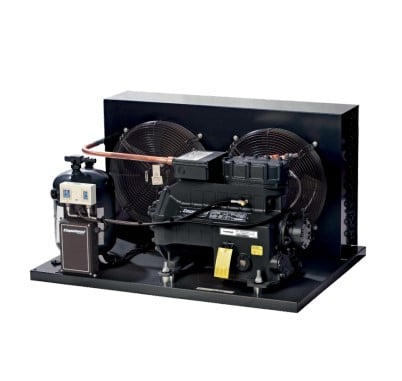

Copeland halbh.Verflüssigungssatz luftg. B8-KJ*-10X CAG-B 230V
Halbhermetisch / Hubkolben
Copeland halbh.Verflüssigungssatz luftg. B8-KJ*-10X CAG-B 230V
Hersteller: Copeland
Beschreibung
Halbhermetische luftgekühlte VerflüssigungssätzeSeit vielen Jahren verlassen sich Anwender halbhermetischer Verflüssigungssätze auf Copeland, um dem Markt leistungsfähige und zuverlässigeProdukte anzubieten. Copeland hat sich hierbei zu kontinuierlicher technischer Weiterentwicklung verpflichtet, und zugleich auch dem Erhalt dertraditionellen Werte der Produktmarke DWM Copeland. Dieser Produktauswahlkatalog enthält eine komplette Liste der halbhermetischenVerflüssigungssätze für Anwendungen bei 50Hz. Lange Technik- und Herstellungserfahrung führen zu diesen Verflüssigungssätzen, die in einer der hochentwickeltesten Produktionsanlagen in Europahergestellt werden. Sie zeichnen sich aus durch exzellente Qualität und sind in der Kälteindustrie traditionsgemäß weithin bekannt.
Zwei Versionen verfügbar:
- Standard Verflüssigungssätze mit Saugzungentechnik sind ökonomisch im Preis und basieren auf DK, -L, -2S und –3S Verdichtern. Ab 2 HP sind dieModelle auch mit einem großen Verflüssiger verfügbar und ab 3 HP mit zwei Ventilatoren, die bei extremen Bedingungen wie hoher Verdampfungstemperatur und/oder hoher Umgebungstemperatur eingesetzt werden können. Alle Verflüssigungssätze können in Normalkühlung, Tiefkühlanwendungen eingesetzt werden.
- Hocheffiziente Discusverdichter, die mit der Discusventiltechnik arbeiten, decken den Motornennleistungsbereich von 5 bis 40 HP ab. DieseVerflüssigungssätze sind besonders dann zu verwenden, wenn großer Wert auf eine sehr hohe Effektivität gelegt wird. Für tiefere Verdampfungstemperaturen sind auch Verflüssigungssätze mit zweistufigen Verdichtern von 15 bis 25 HP verfügbar. Modelle, die mit Esterölgeliefert werden, sind generell für den Betrieb mit R404A, R507,R407C, R134a und R448A/R449A geeignet, und somit decken sie einen großenAnwendungsbereich. Hinweis: Modelle mit Verdichtern 2S und 3S sind nur für R404A verfügbar. R404A-Modelle können auch mit R507 betrieben werden. Die angegebeneKälteleistung muss dann mit dem Faktor 1,03 und die Leistungsaufnahme mit 1,02 multipliziert werden.
StandardlieferumfangVerdichter
- Einphasenmotor mit thermischem Überstromrelais.
- Dreiphasenmotor vollgeschützt durch Temperaturfühler (Thermistoren) in der Motorwicklung und Auslösegerät im Anschlusskasten des Verdichters.
Alle Verdichter sind für den Direktanlauf geeignet. Zur Reduzierung der Anlaufströme stehen wahlweise Motoren für den Stern-/ Dreiecksstart oderTeilwicklungsstart zur Verfügung. Eine zusätzliche Anlaufentlastung ist für alle Verflüssigungssätze mit Stern-/ Dreiecksstart- oder Teilwicklungsstart Motoren als Zubehör verfügbar.Halbhermetische luftgekühlte VerflüssigungssätzeSeit vielen Jahren verlassen sich Anwender halbhermetischer Verflüssigungssätze auf Copeland, um dem Markt leistungsfähige und zuverlässige Produkte anzubieten. Copeland hat sich hierbei zu kontinuierlicher technischer Weiterentwicklung verpflichtet, und zugleich auch dem Erhalt der traditionellen Werte der Produktmarke DWM Copeland. Dieser Produktauswahlkatalog enthält eine komplette Liste der halbhermetischen Verflüssigungssätze für Anwendungen bei 50Hz.Lange Technik- und Herstellungserfahrung führen zu diesen Verflüssigungssätzen, die in einer der hochentwickeltesten Produktionsanlagen in Europa hergestellt werden. Sie zeichnen sich aus durch exzellente Qualität und sind in der Kälteindustrie traditionsgemäß weithin bekannt.Zwei Versionen verfügbar:1. Standard Verflüssigungssätze mit Saugzungentechnik sind ökonomisch im Preis und basieren auf DK, -L, -2S und –3S Verdichtern. Ab 2 HP sind die Modelle auch mit einem großen Verflüssiger verfügbar und ab 3 HP mit zwei Ventilatoren, die bei extremen Bedingungen wie hoher Verdampfungstemperatur und/oder hoher Umgebungstemperatur eingesetzt werden können. Alle Verflüssigungssätze können in Normalkühlung, Tiefkühlanwendungen eingesetzt werden.2. Hocheffiziente Discusverdichter, die mit der Discusventiltechnik arbeiten, decken den Motornennleistungsbereich von 5 bis 40 HP ab. Diese Verflüssigungssätze sind besonders dann zu verwenden, wenn großer Wert auf eine sehr hohe Effektivität gelegt wird.Für tiefere Verdampfungstemperaturen sind auch Verflüssigungssätze mit zweistufigen Verdichtern von 15 bis 25 HP verfügbar. Modelle, die mit Esteröl geliefert werden, sind generell für den Betrieb mit R134a, R404A/R507, R448A/R449A und R407C geeignet, und somit decken sie einen großen Anwendungsbereich.Hinweis: Modelle mit Verdichtern 2S und 3S sind nur für R404A verfügbar. R404A-Modelle können auch mit R507 betrieben werden. Die angegebene Kälteleistung muss dann mit dem Faktor 1,03 und die Leistungsaufnahme mit 1,02 multipliziert werden.Standardlieferumfang• Verdichter- Einphasenmotor mit thermischem Überstromrelais.- Dreiphasenmotor vollgeschützt durch Temperaturfühler (Thermistoren) in der Motorwicklung und Auslösegerät im Anschlusskasten des Verdichters.Alle Verdichter sind für den Direktanlauf geeignet. Zur Reduzierung der Anlaufströme stehen wahlweise Motoren für den Stern-/ Dreiecksstart oder Teilwicklungsstart zur Verfügung. Eine zusätzliche Anlaufentlastung ist für alle Verflüssigungssätze mit Stern-/ Dreiecksstart- oder Teilwicklungsstart-Motoren als Zubehör verfügbar.
Technische Details
AbmessungenArt der AufstellungInnenaufstellungBefestigungslöcher530 x 330 (11) mmBreite560 mmHöhe396 mmTiefe570 mmAllgemeinBauarthalbhermetischGehäusetyp (optional)B-DKältemittelR404A R507ATypB8-KJ*-10X CAG-BVerflüssigungsartluftgekühltÖlfüllungRL32-3MAFElektrische DatenAnlaufstrom (Rotor blockiert)32,4 AVersorgungsspannung230/1/50 V/Ph/Hzmax. Betriebsstrom7,1 Amax. BetriebsstromVentilator0,38 / 0,45 ASpannung=230 Vsiehe Erläuterung 2Verdichter7,1 AGewichtGewicht netto57,5 kgLeistungsdatenFrequenzgeregeltNeinFördervolumen5,1 m³/hRohranschlüsseFlüssigkeitsleitung1/2 ZollSaugleitung5/8 ZollSammlerdatenSammlervolumen3,3 lsiehe Erläuterung 1SchalldatenSchalldruckpegel39 dB(A)in 10 mVentilatordatenLuftdurchsatz1296 m³/hLüfteranzahl1 Stk.Ventilatormodell71ErläuterungAbpump-Füllmenge auch in „kg“, für unter 95 % des Sammlervolumens bei 50 °C Umgebungstemperatur (R134a, R404A)Angaben per Stück** Vorläufige Daten
