Carel LCD-Bedienteil f. EVD evolution Deutsch m. Kopierfunktion
Elektronisch / Überhitzungsregler
Carel LCD-Bedienteil f. EVD evolution Deutsch m. Kopierfunktion
Hersteller: Carel
Beschreibung

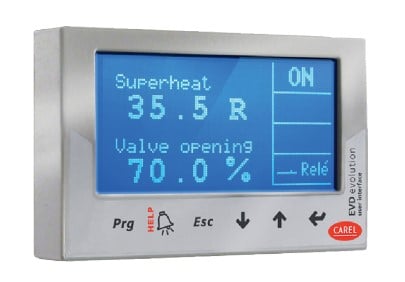

Das einfach aufzusteckende LCD-Display dient dem Servicetechniker für die Inbetriebnahme (Konfigurationshilfe integriert). Die vollständigen Konfigurationen lassen sich mit dem Display auch auf weitere Treiber kopieren. Im Normalbetrieb zeigt es alle Anlagenvariablen, Relaisausgangsdaten und Schutzfunktionen an. Bei Einsatz der Twin-Treiber lässt sich mittels einer Tastenkombination zwischen Kreis A und Kreis B umschalten. Für den späteren Betrieb ist das Display nicht notwendig und kann abgenommen werden. Die Modelle unterscheiden sich in einer wählbaren Hauptsprache, die zweite fest hinterlegte Sprache ist immer in Englisch. Die Service- und Hersteller-Ebene ist Passwort geschützt. Die Konfiguration und Programmierung erfolgt über ein abnehmbares Display welches für den späteren Betrieb nicht aufgesteckt sein muss (Option), oder einen PC /Notebook mittels der Carel VPM Software (Zubehör USB – Schnittstelle erforderlich). Für den sofortigen Start der Regelung sind nur 4 Parameter einzustellen:
- verwendetes Kältemittel
- verwendetes Ventilmodell
- verwendeter Druckwandler / Sensor
- Anwendungscharakteristik (z.B. Kaltwassersatz mit Scrollverdichter, Kaltwassersatz mit Schraubenverdichter, Kühlmöbel mit eigenem Verdichter, Verbundkühlmöbel, ..ect.)
Durch diese Einstellungen werden automatisch alle weiteren Parameter adäquat definiert. Es besteht auch die Möglichkeit den Regler vollständig benutzerdefiniert zu programmieren.Das einfach aufzusteckende LCD-Display dient dem Servicetechniker für die Inbetriebnahme (Konfigurationshilfe integriert). Die vollständigen Konfigurationen lassen sich mit dem Display auch auf weitere Treiber kopieren. Im Normalbetrieb zeigt es alle Anlagenvariablen, Relaisausgangsdaten und Schutzfunktionen an. Bei Einsatz der Twin-Treiber lässt sich mittels einer Tastenkombination zwischen Kreis A und Kreis B umschalten. Für den späteren Betrieb ist das Display nicht notwendig und kann abgenommen werden. Die Modelle unterscheiden sich in einer wählbaren Hauptsprache, die zweite fest hinterlegte Sprache ist immer in Englisch. Die Service- und Hersteller-Ebene ist Passwort geschützt.Die Konfiguration und Programmierung erfolgt über ein abnehmbares Display welches für den späteren Betrieb nicht aufgesteckt sein muss (Option), oder einen PC /Notebook mittels der Carel VPM Software (Zubehör USB – Schnittstelle erforderlich). Für den sofortigen Start der Regelung sind nur 4 Parameter einzustellen:verwendetes Kältemittelverwendetes Ventilmodellverwendeter Druckwandler / SensorAnwendungscharakteristik (z.B. Kaltwassersatz mit Scrollverdichter, Kaltwassersatz mit Schraubenverdichter, Kühlmöbel mit eigenem Verdichter, Verbundkühlmöbel, ..ect.)Durch diese Einstellungen werden automatisch alle weiteren Parameter adäquat definiert. Es besteht auch die Möglichkeit den Regler vollständig benutzerdefiniert zu programmieren.
Technische Details
AllgemeinBauartLCD-DisplayElektrische DatenVersorgungsspannung230/1/50 V/Ph/Hz 24 V AC/DC
