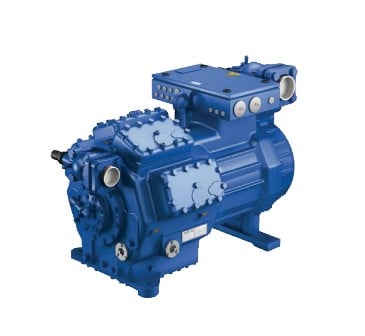

Bock Verdichter LR+DP vorgerüstet HGX 88e/3235-4 S 400V
Halbhermetisch / Hubkolben
Bock Verdichter LR+DP vorgerüstet HGX 88e/3235-4 S 400V
Hersteller: Bock
Beschreibung
Das GEA Halbhermetik-Verdichterprogramm umfasst eine komplette Leistungspalette innovativer und moderner Verdichtertechnologien in 2-, 4-, 6- und8-Zylinder-Bauweise mit Hubraumvolumen von 5,4 bis 281 m³/h (50 Hz) Für jeden Anwendungsbereich die passende Lösung.
HG (Hermetic Gas-cooled)
Klassische sauggasgekühlte Verdichterkonstuktion für Klima- und Normalkühlbereich
HA (Hermetic Air-cooled)
Spezielle GEA-Konstruktion für die Tiefkühlung (R407F) mit luftgekühltem Motor und Direktansaugung am Zylinder.
Universell
- z.B. R134a, R404A/R507A, R448A/R449A, R450A, R452A, R513A
- Eine Verdichterausführung für alle gängigen Kältemittel für Klimaanwendungen, Normal- oder Tiefkühlung
- Maximal zulässiger Betriebsdruck: 28 bar
Eigenschaften
- Hohe Kälteleistung bei minimalem Energiebedarf
- Großer Anwendungsbereich ohne jegliche Zusatzkühlung
- Verschleißfestes und langlebiges Triebwerk
- Zuverlässige und sichere Ölversorgung
- Stabile Ventilplatten-Konstruktion
- Leise und schwingungsarm
- Wirtschaftliche Leistungsregulierung
- Elektro-Anschlußkasten IP65
- GEA Compressor Management INT69 GTML Diagnose
- Elektronischer Motorschutz INT69G
- Ölsumpfheizung
- Minimaler Platzbedarf
Mit der HGX-Baureihe von einstufigen, halbhermetischen Verdichtern in 7 Baugrößen mit 25 Hubraumstufen von 5,4 bis 281,3 m³/h (50 Hz), bietet BOCK eine klassische sauggasgekühlte Verdichtertechnologie an. Diese nach höchsten Qualitätsstandards gefertigten Verdichter zeichnen sich durch ihre Laufruhe, Servicefreundlichkeit, Effizienz und Zuverlässigkeit aus. Sie eignen sich standardmäßig für konventionelle oder chlorfreie HFKW-Kältemittel.
Technische Details
AbmessungenBreite648 mmHöhe655 mmTiefe943 mmAllgemeinAnzahl der Zylinder8 Stk.BauarthalbhermetischKältemittelR134a R450A R513A R404A R507A R448A R449A R452ATypHGX88e/3235-4SVerdichtungsartHubkolbenElektrische DatenAnlaufstrom (Rotor blockiert)538,0 / 791,0 Asiehe Erläuterung 2Versorgungsspannung400/3/50 V/Ph/Hzsiehe Erläuterung 1max. Betriebsstrom162,0 Asiehe Erläuterung 2max. Leistungsaufnahme93,9 kWsiehe Erläuterung 2GewichtGewicht netto467,0 kgLeistungsdatenFördervolumen281,3 m³/hbei 1450 min-1RohranschlüsseDruckleitung54,0 mm2 1/8 ZollSaugleitung76,0 mm3 1/8 ZollSchalldatenSchallleistungspegel86,0 dB(A)(-10 °C / +45 °C)VolumenÖlfüllungESTER SE55Ölmenge9,6 lErläuterungToleranz (± 10%) bezogen auf Mittelwert des Spannungsbereichs. Andere Spannungen, Stromarten und Ausführung für Y/Δ auf Anfrage.380-420 V Y/YY-3-50 Hz PW440-480 V Y/YY-3-60 Hz PWPW = Part Winding, Motoren für Teilwicklungsstart Die Angaben zur max. Leistungsaufnahme gelten für den 50 Hz-Betrieb. Max. Betriebsstrom / max. Leistungsaufnahme für die Auslegung von Schützen, Zuleitungen und Sicherungen berücksichtigen. Schütze: Gebrauchskategorie AC3Anlaufstrom (Rotor blockiert): - Part winding (PW) Motor: Wicklung 1 / Wicklung 1+2 - Motor: Stern/Dreieck Y/Δ
