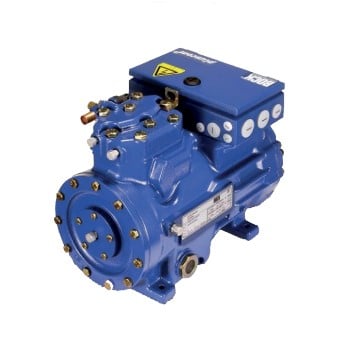

Bock Verdichter HGX 12P/75-4 S 400V
Halbhermetisch / Hubkolben
Bock Verdichter HGX 12P/75-4 S 400V
Hersteller: Bock
Beschreibung
Die neuen 2 und 4-Zylinder Modelle HGX…e mit Hubvolumen von 11,1 bis 33,1 m³/h (50 Hz). Basierend auf unserem aktuellen Halbhermetikprogramm mitseinen herausragenden Vorzügen und Merkmalen präsentiert Ihnen Bock die e-Serie. Bei diesen Verdichtern handelt es sich um effizienzoptimierte Modelle für alle aktuell gängigen Kältemittel.
Die neue Verdichtergeneration mit den besonderen Pluspunkten:
- Hervorragender Laufkomfort
- Effizientes Betriebsverhalten
- Kompakte Bauweise
- Top Preis-Leistungs-Verhältnis
- Serienmäßig mit Ölpumpenschmierung
Universell
- z.B. R134a, R513A, R404A/R507A, R448A/R449A, R407C
- Eine Verdichterausführung für alle gängigen Kältemittel für Klimaanwendungen, Normal- oder Tiefkühlung
- Maximal zulässiger Betriebsdruck: 28 bar
- Hohe Kälteleistung bei minimalem Energiebedarf
- Großer Anwendungsbereich ohne jegliche Zusatzkühlung
- Verschleißfestes und langlebiges Triebwerk
- Zuverlässige und sichere Ölversorgung
- Stabile Ventilplatten-Konstruktion
- Leise und schwingungsarm
Wirtschaftliche Leistungsregulierung
Möglichkeit 1:
- 50% durch Abschaltung einer Zylinderbank bei 4-Zylinder-Verdichter (Option)
Möglichkeit 2:
- Stufenlose Drehzahlregelung über externe • Frequenzumformer möglich
Mit der HGX-Baureihe von einstufigen, halbhermetischen Verdichtern in 7 Baugrößen mit 25 Hubraumstufen von 5,4 bis 281,3 m³/h (50 Hz), bietet BOCK eine klassische sauggasgekühlte Verdichtertechnologie an. Diese nach höchsten Qualitätsstandards gefertigten Verdichter zeichnen sich durch ihre Laufruhe, Servicefreundlichkeit, Effizienz und Zuverlässigkeit aus. Sie eignen sich standardmäßig für konventionelle oder chlorfreie HFKW-Kältemittel.
Technische Details
AbmessungenBreite223 mmHöhe261 mmTiefe412 mmAllgemeinAnzahl der Zylinder2 Stk.BauarthalbhermetischKältemittelR134a R513A R404A R507A R448A R449A R452A R407CTypHGX12P/75-4SVerdichtungsartHubkolbenElektrische DatenAnlaufstrom (Rotor blockiert)43,0 / 25,0 A(siehe Erläuterung 2)Versorgungsspannung400/3/50 V/Ph/Hzsiehe Erläuterung 1max. Betriebsstrom8,0 / 4,6 A(siehe Erläuterung 2)max. Leistungsaufnahme2,6 kW(siehe Erläuterung 2)GewichtGewicht netto49,0 kgLeistungsdatenFördervolumen6,7 m³/hbei 1450 min-1RohranschlüsseDruckleitung12,0 mm1/2 ZollSaugleitung16,0 mm5/8 ZollSchalldatenSchallleistungspegel67,0 dB(A)(-10 °C / +45 °C)VolumenÖlfüllungESTER SE55Ölmenge0,8 lErläuterungToleranz (± 10%) bezogen auf Mittelwert des Spannungsbereichs. Andere Spannungen und Stromarten auf Anfrage.220-240 V Δ / 380-420 V Y-3-50 Hz265-290 V Δ / 440-480 V Y-3-60 HzAusführung für Y/Δ auf Anfrage. Die Angaben zur max. Leistungsaufnahme gelten für den 50 Hz-Betrieb. Max. Betriebsstrom / max. Leistungsaufnahme für die Auslegung von Schützen, Zuleitungen und Sicherungen berücksichtigen. Schütze: Gebrauchskategorie AC3Anlaufstrom (Rotor blockiert): - Motor: Stern/Dreieck (Y/Δ)
