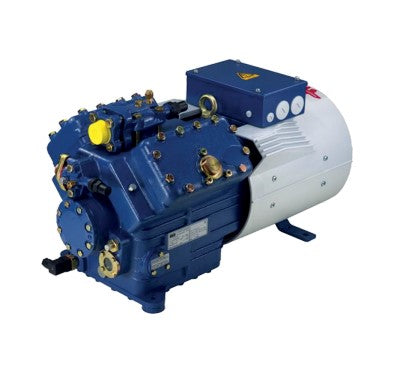

Bock Verdichter HAX 5/725-4 400V
Halbhermetisch / Hubkolben
Bock Verdichter HAX 5/725-4 400V
Hersteller: Bock
Beschreibung
Die neuen energieeffizienten «e» Modelle stehen in 2-, 4-, 6- und 8-Zylinder mit Hubvolumen von 11,4 bis 281 m³/h (50 Hz) zur Verfügung. Das GEA Halbhermetik-Verdichterprogramm umfasst eine komplette Leistungspalette innovativer und moderner Verdichtertechnologien in 2-, 4-, 6- und8-Zylinder-Bauweise mit Hubraumvolumen von 5,4 bis 281 m³/h (50 Hz) Für jeden Anwendungsbereich die passende Lösung.
HG (Hermetic Gas-cooled)
Klassische sauggasgekühlte Verdichterkonstuktion für Klima- und Normalkühlbereich
HA (Hermetic Air-cooled)
Spezielle GEA-Konstruktion für die Tiefkühlung (R407F) mit luftgekühltem Motor und Direktansaugung am Zylinder.
Universell
- z.B. R134a, R407C, R407F, R404A/R507A
- Eine Verdichterausführung für alle gängigen Kältemittel für Klimaanwendungen, Normal- oder Tiefkühlung
- Maximal zulässiger Betriebsdruck: 28 bar
- Hohe Kälteleistung bei minimalem Energiebedarf
- Großer Anwendungsbereich ohne jegliche Zusatzkühlung
- Verschleißfestes und langlebiges Triebwerk
- Zuverlässige und sichere Ölversorgung
- Stabile Ventilplatten-Konstruktion
- Leise und schwingungsarm
- Wirtschaftliche Leistungsregulierung
- Elektro-Anschlußkasten IP65
- GEA Compressor Management INT69 GTML Diagnose
- Elektronischer Motorschutz INT69G
- Ölsumpfheizung
- Minimaler Platzbedarf
Die neuen energieeffizienten «e» Modelle stehen in 2-, 4-, 6- und 8-Zylinder mit Hubvolumen von 11,4 bis 281 m³/h (50 Hz) zur Verfügung.Das GEA Halbhermetik-Verdichterprogramm umfasst eine komplette Leistungspalette innovativer und moderner Verdichtertechnologien in 2-, 4-, 6- und 8-Zylinder-Bauweise mit Hubraumvolumen von 5,4 bis 281 m³/h (50 Hz)Für jeden Anwendungsbereich die passende Lösung.HG (Hermetic Gas-cooled)Klassische sauggasgekühlte Verdichterkonstuktion für Klima- und NormalkühlbereichHA (Hermetic Air-cooled)Spezielle GEA-Konstruktion für die Tiefkühlung (R407F) mit luftgekühltem Motor und Direktansaugung am Zylinder.Universell- z.B. R134a, R407C, R407F, R404A/R507A- Eine Verdichterausführung für alle gängigen Kältemittel für Klimaanwendungen, Normal- oder Tiefkühlung- Maximal zulässiger Betriebsdruck: 28 barHohe Kälteleistung bei minimalem EnergiebedarfGroßer Anwendungsbereich ohne jegliche ZusatzkühlungVerschleißfestes und langlebiges TriebwerkZuverlässige und sichere ÖlversorgungStabile Ventilplatten-KonstruktionLeise und schwingungsarmWirtschaftliche LeistungsregulierungElektro-Anschlußkasten IP65GEA Compressor Management INT69 GTML DiagnoseElektronischer Motorschutz INT69GÖlsumpfheizungMinimaler Platzbedarf
Technische Details
AllgemeinAnzahl der Zylinder4 Stk.KältemittelR404A/R507ATypHAX5/725-4Elektrische DatenAnlaufstrom (Rotor blockiert)107 A(siehe Erläuterung 2)Versorgungsspannung400/3/50 V/Ph/Hz(siehe Erläuterung 2)max. Anlaufstrom140 Amax. Betriebsstrom24 A(siehe Erläuterung 1)max. Leistungsaufnahme12,5 kW(siehe Erläuterung 2)GewichtGewicht netto204 kgLeistungsdatenFördervolumen62,9 m³/hbei 1450 min-1RohranschlüsseDruckleitung28 mm 1 1/8 ZollSaugleitung42 mm 1 5/8 ZollVolumenÖlfüllungESTER SE55Ölmenge3,6 lErläuterungenToleranz (± 10%) bezogen auf Mittelwert des Spannungsbereichs. Andere Spannungen und Stromarten auf Anfrage.380-420 V Y/YY-3-50 Hz PW440-480 V Y/YY-3-60 Hz PWPW = Part Winding, Motoren für TeilwicklungsstartAusführung für Y/Δ auf Anfrage. Alle Angaben basieren auf Mittelwert des SpannungsbereichsDie Angabe der max. Leistungsaufnahme bezieht sich auf die eingestellte Netzversorgung.Anlaufstrom (Rotor blockiert): - Part winding (PW) Motor: Wicklung 1 / Wicklung 1+2 - Delta/Star (Δ/Y) Motor: Δ / YMax. Betriebsstrom / max. Leistungsaufnahme für die Auslegung von Schützen, Zuleitungen und Sicherungen berücksichtigen. Schütze: Gebrauchskategorie AC3
