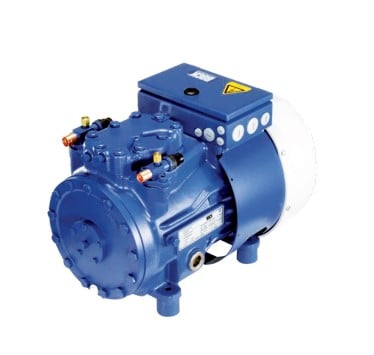

Bock Verdichter HAX 22e/190-4 400V
Halbhermetisch / Hubkolben
Bock Verdichter HAX 22e/190-4 400V
Hersteller: Bock
Beschreibung
Die neuen 2 und 4-Zylinder Modelle HGX…e mit Hubvolumen von 11,1 bis 33,1 m³/h (50 Hz). Basierend auf unserem aktuellen Halbhermetikprogramm mitseinen herausragenden Vorzügen und Merkmalen präsentiert Ihnen Bock die e-Serie. Bei diesen Verdichtern handelt es sich um effizienzoptimierte Modelle für alle aktuell gängigen Kältemittel.
Die neue Verdichtergeneration mit den besonderen Pluspunkten:
- Hervorragender Laufkomfort
- Effizientes Betriebsverhalten
- Kompakte Bauweise
- Top Preis-Leistungs-Verhältnis
- Serienmäßig mit Ölpumpenschmierung
Universell
- z.B. R134a, R404A/R507A, R448A/R449A, R407C
- Eine Verdichterausführung für alle gängigen Kältemittel für Klimaanwendungen, Normal- oder Tiefkühlung
- Maximal zulässiger Betriebsdruck: 28 bar
- Hohe Kälteleistung bei minimalem Energiebedarf
- Großer Anwendungsbereich ohne jegliche Zusatzkühlung
- Verschleißfestes und langlebiges Triebwerk
- Zuverlässige und sichere Ölversorgung
- Stabile Ventilplatten-Konstruktion
- Leise und schwingungsarm
Wirtschaftliche Leistungsregulierung
Möglichkeit 1:
- 50% durch Abschaltung einer Zylinderbank bei 4-Zylinder-Verdichter (Option)
Möglichkeit 2:
- Stufenlose Drehzahlregelung über externe
- Frequenzumformer möglich
Die neuen 2- und 4-Zylinder-Modelle HAX …e mit Hubvolumen von 11,1 bis 57,7m³/h (50 Hz). Basierend auf unserem aktuellen Halbhermetikprogramm mit seinen herausragenden Vorzügen und Merkmalen präsentiert Ihnen Bock die e-Serie.Bei diesen Verdichtern handelt es sich um effizienzoptimierte Modelle für alle aktuell gängigen Kältemittel.Die neue Verdichtergeneration mit den besonderen Pluspunkten:Hervorragender LaufkomfortEffizientes BetriebsverhaltenKompakte BauweiseTop Preis-Leistungs-VerhältnisSerienmäßig mit ÖlpumpenschmierungUniversell• z.B. R134a, R404A/R507A, R448A/R449A, R407C• Eine Verdichterausführung für alle gängigen Kältemittel für Klimaanwendungen, Normal- oder Tiefkühlung• Maximal zulässiger Betriebsdruck: 28 barHohe Kälteleistung bei minimalem EnergiebedarfGroßer Anwendungsbereich ohne jegliche ZusatzkühlungVerschleißfestes und langlebiges TriebwerkZuverlässige und sichere ÖlversorgungStabile Ventilplatten-KonstruktionLeise und schwingungsarmWirtschaftliche LeistungsregulierungMöglichkeit 1:• 50% durch Abschaltung einer Zylinderbank bei 4-Zylinder-Verdichter (Option)Möglichkeit 2:• Stufenlose Drehzahlregelung über externe• Frequenzumformer möglich
Technische Details
AbmessungenBreite303 mmHöhe315 mmTiefe524 mmAllgemeinAnzahl der Zylinder2 Stk.BauarthalbhermetischKältemittelR404A R507A R448A R449ATypHAX22e/190-4VerdichtungsartHubkolbenElektrische DatenAnlaufstrom (Rotor blockiert)87,0 / 50,0 Asiehe Erläuterung 2Versorgungsspannung400/3/50 V/Ph/Hzsiehe Erläuterung 1max. Anlaufstrom50 A(siehe Erläuterung 3)max. Betriebsstrom10,9 / 6,3 Asiehe Erläuterung 2max. Leistungsaufnahme3,5 kWsiehe Erläuterung 2GewichtGewicht netto81,0 kgLeistungsdatenFördervolumen16,5 m³/hbei 1450 min-1RohranschlüsseDruckleitung12,0 mm1/2 ZollSaugleitung16,0 mm5/8 ZollVolumenÖlfüllungESTER SE55Ölmenge1,1 lErläuterungToleranz (± 10%) bezogen auf Mittelwert des Spannungsbereichs. Andere Spannungen, Stromarten und Ausführung für Y/Δ auf Anfrage.220-240 V Δ / 380-420 V Y-3-50 Hz265-290 V Δ / 440-480 V Y-3-60 HzPW = Part Winding, Motoren für Teilwicklungsstart Die Angaben zur max. Leistungsaufnahme gelten für den 50 Hz-Betrieb. Max. Betriebsstrom / max. Leistungsaufnahme für die Auslegung von Schützen, Zuleitungen und Sicherungen berücksichtigen. Schütze: Gebrauchskategorie AC3Anlaufstrom (Rotor blockiert): - Part winding (PW) Motor: Wicklung 1 / Wicklung 1+2 - Motor: Stern/Dreieck Y/Δ
