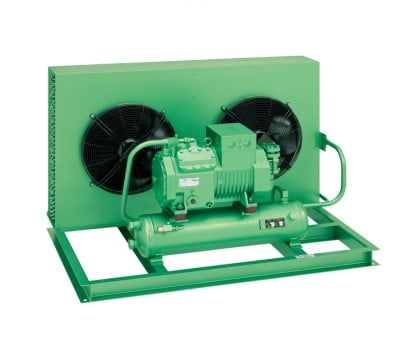

Bitzer halbh. Verflüssigungssatz LH124E/S4G-12.2Y-40P 400V
Halbhermetisch / Hubkolben
Bitzer halbh. Verflüssigungssatz LH124E/S4G-12.2Y-40P 400V
Hersteller: Bitzer
Beschreibung
Luftgekühlte Verflüssigungssätze mit halbhermetischen Verdichtern
Mit der Umsetzung der Ecodesign-Richtlinie gelten ab 2015 verschärfte Effizienzanforderungen für Ventilatoren und ab 2016 für Verflüssigungssätze. Dieneuen luftgekühlten LHE Verflüssigungssätze erfüllen diese Kriterien und überzeugen durch optimierte Kombination von Ventilator und Verflüssiger.Sie umfasst den Fördervolumen-Bereich von 4 bis 110 m3/h (50 Hz). Die Verflüssigungssätze sind als Baukastensystem in mehreren Ausbaustufenlieferbar.
Standard-Verflüssigungssätze
- Mit Einzel-Verdichter: LH32E/2KES-05(Y) bis LH135E/6HE-28(Y)
Optionen:
- Zubehör-Paket
- Zusatz-Ausstattung (vormontiert)
- Wetterschutzgehäuse
- Elektronischer Drehzahlregler für Verflüssiger-Lüfter LH32E/ … bis LH124E/ …
Eigenschaften
- CRII: quasi stufenlose Leistungsregelung von 100 % - 10 %, je nach Betriebsbedingungen und Kältemittel ab CE2
- Robuste Bauart und kompakte Abmessungen
- Umfassender Anwendungsbereich
- Kältemittel R134a, R404A/R507A, R448A/R449A, R407A, R407C und R407F
- Klima-, Normal- und Tiefkühlung
- Ausführung gemäß den Unfallverhütungsvorschriften „Kälteanlagen“ (BGR 500)
- Maximal zulässiger Druck 32 bar
- Verflüssiger mit Kupferrohren und Aluminium-Lamellen
- Vergrößerte Wärme-Übertragungs-Fläche der Verflüssiger
- Höhere Kälteleistung bei reduzierter Leistungsaufnahme
- Volle Ausnutzung des Lamellenpakets durch sorgfältig abgestimmte Anordnung der Hochleistungslüfter
- Lüfter mit besonders wirtschaftlichen und geräuscharmen Außenläufermotoren
- Motorschutz durch eingebaute Wicklung-Thermostate
- Motorauslegung abgestimmt auf die Verwendung von elektronischen Drehzahlreglern – für optimale Druckregelung und die Möglichkeit zur Geräuschminderung während der (kühleren) Nachtstunden
- Reichlich dimensionierte Flüssigkeits-Sammler
- Esteröl-Füllung für R134a, R404A/R507A, R448A/R449A, R407C und R407F
- Optional: IQ Modul CMRC-01 (ab CE4 Serie)
LHE – 2-stufige Verflüssigungssätze sind die richtige Wahl für Tiefkühlanwendungen. Bauteilen wie dem Minichannelverflüssiger kombiniert.Die Grundlage bilden die .2-Generation von 2-stufigen Verdichtern – die hocheffizient und robust sind –, EC-Ventilatoren und ein systemoptimierter Verflüssiger.Acht Typen mit einem Fördervolumen von 119.70 / 12.60 m³/h .. 101.10 / 50.50 m³/h bei 1450 1/min bzw. 50 Hz.Mit der Möglichkeit, als Kältemittel HFO-Gemische der Kategorie A1 mit einem niedrigen GWP-Wert zu verwenden, und ihrer Ökodesign-(Richtlinien-)Konformität ist die LHE-Serie von 2-stufigen Verdichtern das ideale Produkt für die Gegenwart und die Zukunft.Weitere Informationen zu den technischen Daten des Verdichters finden Sie hier: Verdichter S4G-12.2Y-40P - 101.4163 ohne UnterkühlerVerdichter S4G-12.2Y-40P - 101.4174 mit Unterkühler
Technische Details
AbmessungenArt der AufstellungInnenaufstellungBreite1591 mmHöhe848 mmTiefe1000 mmAllgemeinBauarthalbhermetischKältemittelR404A R507A R448A R449ATypLH124E/S4G-12.2Y-40PVerflüssigungsartluftgekühltElektrische DatenStromaufnahmeVentilator2 x 2,1 Asiehe Erläuterung 2Versorgungsspannung400/3/50 V/Ph/Hzsiehe Erläuterung 1GewichtGewicht netto348,0 kgLeistungsdatenFrequenzgeregeltNeinFördervolumen42,3 m³/hRohranschlüsseFlüssigkeitsleitung22,0 mm7/8 ZollSaugleitung35,0 mm1 3/8 ZollSammlerdatenSammlertypF302Hmax. Kältemittelfüllung28,8 kgR404A/R507A (siehe Erläuterung 3) 30,1 kgR448A/R449A (siehe Erläuterung 3)VentilatordatenLeistungsaufnahme2 x 330 Wsiehe Erläuterung 2Luftdurchsatz9800 m³/hsiehe Erläuterung 2Lüfteranzahl2 Stk.ECVerdichterdatenVerbauter VerdichterS4G-12.2Y-40PVolumenVerflüssiger2,6 dm³ErläuterungAndere Spannungen und Stromarten auf Anfrage380-420 PW YY-3-50440-480 PW YY-3-60LH32E/ … bis LH135E/ …230 V/1/50Hz ± 10 %Lüfter jeweils mit eingebautem Wicklungsthermostat20 °C Flüssigkeitstemperatur,90 % Behälter-Inhalt, Standard-Typ
