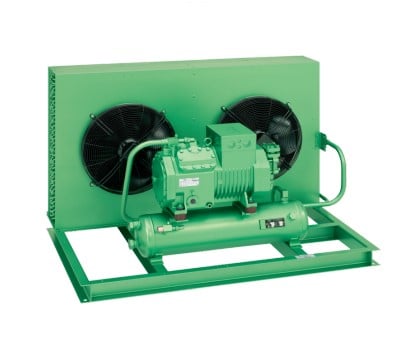

Bitzer halbh. Verflüssigungssatz LH104E/S4T-5.2Y-40P 400V
Halbhermetisch / Hubkolben
Bitzer halbh. Verflüssigungssatz LH104E/S4T-5.2Y-40P 400V
Hersteller: Bitzer
Beschreibung
LHE-Serie mit ECOLINE Verdichtern
Die Komponenten der luftgekühlten Verflüssigungssätze, beispielsweise effiziente ECOLINE Verdichter, EC-Ventilatoren und systemoptimierteVerflüssigerwärmeübertrager (Minichannel), sind optimal aufeinander abgestimmt und verfügen über eine kompakte Bauform. Die Bauweise ist robust.So bietet sich ein breit gefächertes Anwendungsfeld mit großem Leistungsspektrum. Ein zukunftssicherer Einsatz wird durch die Erfüllung derÖkodesign-Richtlinie und die optionale Verwendung mit Low-GWP-Kältemitteln sichergestellt. Sie sind als Baukastensystem in mehreren Ausbaustufenund mit Einzel- oder Tandem-Verdichtern lieferbar.
Eigenschaften
Wirtschaftlichkeit
- Hocheffiziente ECOLINE Verdichter
- Drehzahlgeregelte EC-Ventilatoren für energiesparenden und geräuscharmen Betrieb
- Systemoptimierte Minichannel Verflüssigungswärmetauscher für hohe Wärmeübertragungswerte und geringe Kältemittelfüllmenge
Zukunftssicher
- Ökodesign konform
- HFO Blend ready
- Für eine Vielzahl von Kältemitteln verfügbar
Durchdachte Konzeptionierung
- Robuste Bauart und kompakte Abmessungen
- Servicefreundlich durch leichte Zugänglichkeit zu den Systemkomponenten
- Reduzierter Geräuschpegel durch schalloptimierte Luftführung
Umfassender Anwendungsbereich
- Ausführung für hohe Außentemperaturen (>43°C)
- Ausführung mit Tandemverdichter
- Klima-, Normal- und Tiefkühlung
LHE – 2-stufige Verflüssigungssätze sind die richtige Wahl für Tiefkühlanwendungen. Bauteilen wie dem Minichannelverflüssiger kombiniert.Die Grundlage bilden die .2-Generation von 2-stufigen Verdichtern – die hocheffizient und robust sind –, EC-Ventilatoren und ein systemoptimierter Verflüssiger.Acht Typen mit einem Fördervolumen von 119.70 / 12.60 m³/h .. 101.10 / 50.50 m³/h bei 1450 1/min bzw. 50 Hz.Mit der Möglichkeit, als Kältemittel HFO-Gemische der Kategorie A1 mit einem niedrigen GWP-Wert zu verwenden, und ihrer Ökodesign-(Richtlinien-)Konformität ist die LHE-Serie von 2-stufigen Verdichtern das ideale Produkt für die Gegenwart und die Zukunft.Weitere Informationen zu den technischen Daten des Verdichters finden Sie hier: Verdichter S4T-5.2Y-40P - 101.4161 ohne UnterkühlerVerdichter S4T-5.2Y-40P - 101.4172 mit Unterkühler
Technische Details
AbmessungenArt der AufstellungInnenaufstellungBreite1140 mmHöhe725 mmTiefe937 mmAllgemeinBauarthalbhermetischKältemittelR404A R507A R448A R449ATypLH104E/S4T-5.2Y-40PVerflüssigungsartluftgekühltElektrische DatenStromaufnahmeVentilator2 x 2,1 Asiehe Erläuterung 2Versorgungsspannung400/3/50 V/Ph/Hzsiehe Erläuterung 1GewichtGewicht netto252,0 kgLeistungsdatenFrequenzgeregeltNeinFördervolumen19,7 m³/hRohranschlüsseFlüssigkeitsleitung16,0 mm5/8 ZollSaugleitung28,0 mm1 1/8 ZollSammlerdatenSammlertypF152Hmax. Kältemittelfüllung14,4 kgR404A/R507A (siehe Erläuterung 3) 15,0 kgR448A/R449A (siehe Erläuterung 3)VentilatordatenLeistungsaufnahme2 x 330 Wsiehe Erläuterung 2Luftdurchsatz9800 m³/hsiehe Erläuterung 2Lüfteranzahl2 Stk.ECVerdichterdatenVerbauter VerdichterS4T-5.2Y-40PVolumenVerflüssiger2,6 dm³ErläuterungAndere Spannungen und Stromarten auf Anfrage380-420 PW YY-3-50440-480 PW YY-3-60LH32E/ … bis LH135E/ …230 V/1/50Hz ± 10 %Lüfter jeweils mit eingebautem Wicklungsthermostat20 °C Flüssigkeitstemperatur,90 % Behälter-Inhalt, Standard-Typ
