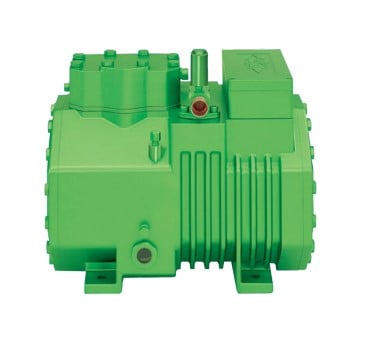

Bitzer halbh. Verdichter CH1 CO2 2FSL-4K-40S 400V
Halbhermetisch / Hubkolben
Bitzer halbh. Verdichter CH1 CO2 2FSL-4K-40S 400V
Hersteller: Bitzer
Beschreibung
OCTAGON® Verdichter für subkritische CO2-AnwendungenDie ASERCOM zertifizierten BITZER Verdichter der SL-Serie sind das Resultat aus mehr als 15 Jahren Erfahrung und einer kontinuierlichenWeiterentwicklung im Bereich subkritischer CO2-Anwerndungen. Die 18 Verdichter mit einer Kälteleistung von 1,8 bis 82 kW¹ bieten höchsteEnergieeffizienz bei maximaler Zuverlässigkeit und sind zudem optimal geeignet für den Betrieb mit Frequenzumrichter zur Leistungsregelung undLeistungssteigerung. In Kombination mit den CO2-Verdichtern für transkritischen Betrieb können mit den Verdichtern der SL-Serie sehr effizient Normalund Tiefkühlverbundsysteme für ein weitreichendes Leistungsspektrum erstellt werden. Dies gilt besonders für ganzheitliche Anlagenkonzepte mitWärmerückgewinnung. Universelle Einsatzmöglichkeiten bei sehr günstiger Öko-Effizienz bietet darüber hinaus die Hybridlösung in Form einer Kaskademit CO2-Direktverdampfung in der Tiefkühlstufe.
Eigenschaften
Die besonderen Attribute
- 17 Verdichter mit ASERCOM Zertifizierung
- Speziell angepasste Motorversion für Verflüssigungstemperaturen bis tc=15°C
- Gehäuse mit hoher Druckfestigkeit
- Hochdruckseite bis 53 bar
- Niederdruckseite bis 30 bar
- Optimal geeignet für Betrieb mit Frequenzumrichter zur Leistungssteigerung und Leistungsregelung Standarddrehzahlbereich:
- 2NSL .. 2CSL: 30-75 Hz
- 4FSL .. 4NSL: 25-70 Hz
- Verschleißfestes Triebwerk mit weiterentwickelten Mehrschichtlagern
- Hocheffiziente und robuste Arbeitsventile
- Fortschrittliches Schmiersystem mit Ölzentrifuge
- Bewährte Zuverlässigkeit
- Leise und schwingungsarm
OCTAGON® Verdichter für subkritische CO2-AnwendungenDie ASERCOM zertifizierten BITZER Verdichter der SL-Serie sind das Resultat aus mehr als 15 Jahren Erfahrung und einer kontinuierlichen Weiterentwicklung im Bereich subkritischer CO2-Anwerndungen. Die 18 Verdichter mit einer Kälteleistung von 1,8 bis 82 kW¹ bieten höchste Energieeffizienz bei maximaler Zuverlässigkeit und sind zudem optimal geeignet für den Betrieb mit Frequenzumrichter zur Leistungsregelung und Leistungssteigerung. In Kombination mit den CO2-Verdichtern für transkritischen Betrieb können mit den Verdichtern der SL-Serie sehr effizient Normal- und Tiefkühlverbundsysteme für ein weitreichendes Leistungsspektrum erstellt werden. Dies gilt besonders für ganzheitliche Anlagenkonzepte mit Wärmerückgewinnung. Universelle Einsatzmöglichkeiten bei sehr günstiger Öko-Effizienz bietet darüber hinaus die Hybridlösung in Form einer Kaskade mit CO2-Direktverdampfung in der Tiefkühlstufe.
Technische Details
AbmessungenBreite225 mmHöhe295 mmTiefe373 mmAllgemeinAnzahl der Zylinder2 Stk.BauarthalbhermetischKältemittelR744SerieCH1Typ2FSL-4K-40SVerdichtungsartHubkolbenElektrische DatenAnlaufstrom (Rotor blockiert)39,3 AVersorgungsspannung400/3/50 V/Ph/Hzsiehe Erläuterung 1max. Betriebsstrom8,6 Amax. Leistungsaufnahme4,6 kWGewichtGewicht netto53,0 kgLeistungsdatenFördervolumen6,36 m³/h50 Hz bei 1450/minRohranschlüsseDruckleitung12,0 mm1/2 ZollSaugleitung16,0 mm5/8 ZollVolumenÖlfüllungBSE60KÖlmenge1,0 lErläuterungDaten bezogen auf 400V/3/50 Hz bei direktem Netzbetrieb. Für die Auslegung von Schützen, Zuleitungen und Sicherungen max. Betriebsstrom / max. Leistungsaufnahme berücksichtigen. Schütze: Gebrauchskategorie AC3.Toleranz (±10%) bezogen auf Mittelwert des Spannungsbereichs. Andere Spannungen und Stromarten auf AnfrageY/ Δ (40S)220 .. 240V Δ/3/50Hz - 380 .. 420V Y/3/50Hz265 .. 290V Δ/3/60Hz - 440 .. 480V Y/3/60HzDaten für Verdichter mit Spannungsbereich 380..420V (220..240V) basieren auf Mittelwert 400V (230V).PW (40P)380 .. 420V Y/YY/3/50 Hz440 .. 480V Y/YY/3/60 HzUmrechnungsfaktor:380V (220V) = 0,95420V (240V) = 1,05
