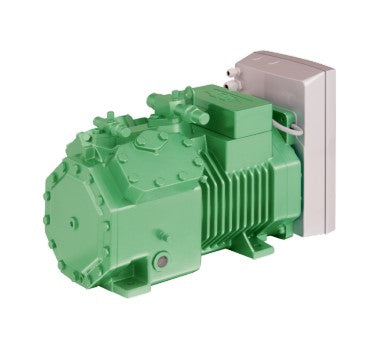

Bitzer halbh. Verdichter CE2F 2DES-3.F1Y-40S 400V 30..87Hz
Halbhermetisch / Hubkolben
Bitzer halbh. Verdichter CE2F 2DES-3.F1Y-40S 400V 30..87Hz
Hersteller: Bitzer
Beschreibung
Frequenzgeregelte Octagon®-Verdichter
- Optimale Leistungsanpassung
- Hohe Systemeffizienz
- Außerordentliche Zuverlässigkeit
Die BITZER ECOLINE Verdichter mit ihren richtungweisenden Eigenschaften werden durch die neue Serie mit integriertem Frequenzumrichter (FU) ergänztund bieten damit die Möglichkeit zur stufenlosen Leistungsregelung.
Das Besondere:
- Der Frequenzumrichter ist schwingungsarm und solide am Motordeckel des Verdichters angeflanscht.
- Die Sauggaskühlung der Leistungselemente des FU sorgt für eine optimale Temperatur der elektrischen Bauteile und macht Lüfter und regelmäßige Wartung überflüssig.
- Die Kälteleistung des Verdichters kann durch Betrieb mit Frequenzumrichter um ca. 70 % gegenüber Festdrehzahl bei 50 Hz gesteigert werden.
Durch die stufenlose Leistungsregelung lassen sich Saugdruckschwankungen sowie Schalthäufigkeit minimieren und so Energiekosten sparen. Besonders Einzelverdichter-Anwendungen lassen sich so mit deutlich verbesserter Systemeffi zienz realisieren. Ebenso vorteilhaft ist dieses Konzept imVergleich zu parallel geschalteten Hermetik-Verdichtern. Darüber hinaus kann der frequenzgeregelte Verdichter als Grundlastverdichter inVerbundschaltungen für eine stufenlose Leistungsregelung der gesamten Einheit sorgen. Die Verdichterlaufzeit wird durch die Drehzahlanpassung optimiert und zusammen mit der Sanftanlaufcharakteristik des FU die bekannt einzigartigeZuverlässigkeit der BITZER Halbhermetiks weiter gesteigert.Frequenzgeregelte Octagon®-VerdichterOptimale LeistungsanpassungHohe SystemeffizienzAußerordentliche ZuverlässigkeitDie BITZER ECOLINE Verdichter mit ihren richtungweisenden Eigenschaften werden durch die neue Serie mit integriertem Frequenzumrichter (FU) ergänzt und bieten damit die Möglichkeit zur stufenlosen Leistungsregelung.Das Besondere:Der Frequenzumrichter ist schwingungsarm und solide am Motordeckel des Verdichters angeflanscht.Die Sauggaskühlung der Leistungselemente des FU sorgt für eine optimale Temperatur der elektrischen Bauteile und macht Lüfter und regelmäßige Wartung überflüssig.Die Kälteleistung des Verdichters kann durch Betrieb mit Frequenzumrichter um ca. 70 % gegenüber Festdrehzahl bei 50 Hz gesteigert werden.Durch die stufenlose Leistungsregelung lassen sich Saugdruckschwankungen sowie Schalthäufigkeit minimieren und so Energiekosten sparen. Besonders Einzelverdichter-Anwendungen lassen sich so mit deutlich verbesserter Systemeffi zienz realisieren. Ebenso vorteilhaft ist dieses Konzept im Vergleich zu parallel geschalteten Hermetik-Verdichtern. Darüber hinaus kann der frequenzgeregelte Verdichter als Grundlastverdichter in Verbundschaltungen für eine stufenlose Leistungsregelung der gesamten Einheit sorgen.Die Verdichterlaufzeit wird durch die Drehzahlanpassung optimiert und zusammen mit der Sanftanlaufcharakteristik des FU die bekannt einzigartige Zuverlässigkeit der BITZER Halbhermetiks weiter gesteigert.
Technische Details
AbmessungenBreite281 mmHöhe359 mmTiefe515 mmAllgemeinAnzahl der Zylinder2 Stk.BauarthalbhermetischKältemittelR134a R450A R513A R404A R507A R448A R449AMotor Version1Typ2DES-3.F1YVARISPEED30 - 87 HzVerdichtungsartHubkolbenElektrische DatenVersorgungsspannung400/3/50 V/Ph/Hzsiehe Erläuterung 1max. Betriebsstrom15 A(siehe Erläuterung 2)max. Leistungsaufnahme9 kW(siehe Erläuterung 2)GewichtGewicht netto88, kg(siehe Erläuterung 1)LeistungsdatenFrequenzgeregeltJaFördervolumen13,42 m³/hbei 50 Hz 23,7 m³/hbei 87 HzRohranschlüsseDruckleitung16,0 mm5/8 ZollSaugleitung22,0 mm7/8 ZollSchalldatenSchallleistungspegel68,3 dB(A)(-10 / 45°C)VolumenÖlfüllungBSE32Option: BSE55 bei R134a, tc > 70°CÖlmenge1,5 lErläuterungen1. inkl. Frequenzumrichter2. Eingang Frequenzumrichter 380-420/3/50Hz 380-420/3/60HzFrequenzbereich:2DES-3.F1Y-40S: 30 ... 87Hz4FE-5.F1Y-40S... 4NE-20.F4Y-40S: 25 ... 87Hz
