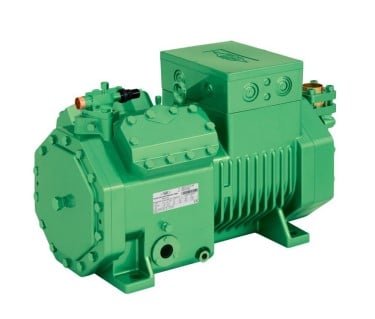

Bitzer halbh. Verdichter CD3 4FDC-5Y-40S 400V
Halbhermetisch / Hubkolben
Bitzer halbh. Verdichter CD3 4FDC-5Y-40S 400V
Hersteller: Bitzer
Beschreibung
Halbhermetischer Hubkolbenverdichter Octagon R410A, Verdichter-Typ 4FDC-5Y
Eigenschaften
Diese Verdichterbaureihe wurde speziell für den Einsatz von R410A bei mittleren und hohen Verdampfungstemperaturen entwickelt. Sie zeichnet sichdurch eine Reihe besonderer Attribute aus:
Energieeffizient hohe Kälteleistung und minimaler Energiebedarf durch:
- besonders effiziente Arbeitsventile
- minimaler Schadraum
- wirtschaftlicher, großvolumiger Motor
Leise und schwingungsarm
- optimierter Massenausgleich
- integrierte Pulsationsdämpfer (BITZER-Patent)
Wirtschaftliche Leistungsregelung
- Zylinder-Abschaltung 50% (Option)
Robust
- stabile Ventilplattenkonstruktion
- Ventile aus schlagzähem Federstahl
verschleißfestes Triebwerk
- weiterentwickelte Mehrschichtlager – besonders reibungsarm und mit besten Notlaufeigenschaften
- Aluminiumkolben mit optimierter Geometrie
- ungeteilte Pleuel mit großzügig dimensionierten Lagerflächen
❏ Zentrifugalschmierung optimale Ölverteilung im Verdichter auch unter extremen Betriebsbedingungen
Elektronischer Verdichterschutz
- thermische Motorüberwachung mit PTC-Sensoren
- Druckgas-Temperaturfühler optional
Anschlusskasten IP65 mit Klemmleiste für Zusatzkomponenten
Sonderausstattung
- Ölsumpfheizung
- optische Öl-Überwachung
- integrierte Anlaufentlastung
- integrierte Leistungsregelung
- Zusatzlüfter
- Druckgas-Temperaturfühler
Halbhermetischer Hubkolbenverdichter Octagon R410A, Verdichter-Typ 4FDC-5Y
Technische Details
AbmessungenBreite309 mmHöhe348 mmTiefe436 mmAllgemeinAnzahl der Zylinder4 Stk.BauarthalbhermetischKältemittelR410ASerieCD3Typ4FDC-5YVerdichtungsartHubkolbenElektrische DatenAnlaufstrom (Rotor blockiert)62,2 A(siehe Erläuterung 4)Versorgungsspannung400/3/50 V/Ph/Hzsiehe Erläuterung 2max. Betriebsstrom10,6 A(siehe Erläuterung 3)max. Leistungsaufnahme6,4 kW(siehe Erläuterung 3)GewichtGewicht netto89,0 kgLeistungsdatenFördervolumen12,4 m³/hRohranschlüsseDruckleitung16,0 mm5/8 ZollSaugleitung22,0 mm7/8 ZollVolumenÖlfüllungBSE55Ölmenge2,0 lErläuterungenBefüllt mit Polyol-Esteröl BSE55Toleranz (±10%) bezogen auf Mittelwert des Spannungsbereichs. Andere Spannungen und Stromarten auf Anfrage380-420 V Y-3-50H440-480 V Y-3-60HzFür die Auslegung von Schützen, Zuleitungen und Sicherungen max. Betriebsstrom / max. Leistungsaufnahme berücksichtigen. Schütze: Gebrauchskategorie AC3Daten für Verdichter mit Spannungsbereich 380 .. 420 V (220 .. 240 V) basieren auf Mittelwert 400 V (230 VUmrechnungsfaktor:380 V (220 V) 0,9420 V (240 V) 1,05
