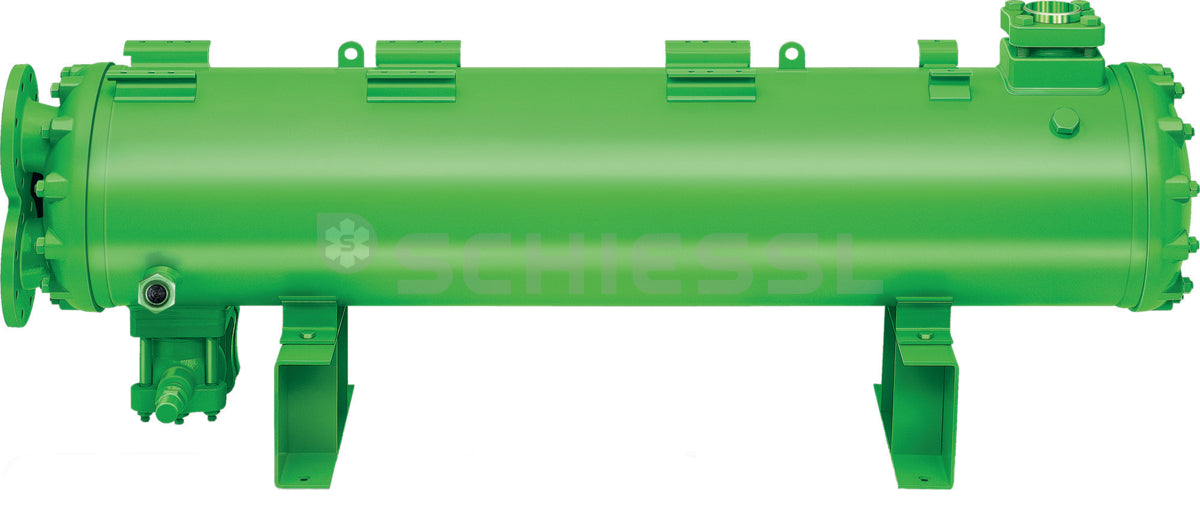

Bitzer Bündelrohr-Verflüssiger seewasser K813HB-2 Pass Anschluß f.Kühlturm
Wassergekühlt / Bündelrohrverflüssiger

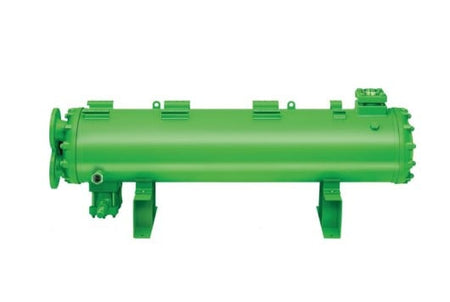

Bitzer Bündelrohr-Verflüssiger seewasser K813HB-4 Pass
Hersteller: Bitzer
Beschreibung
Die wassergekühlten Bündelrohrverflüssiger von BITZER sind durch ihre bekannte Zuverlässigkeit und Leistung seit Jahren ein Standard in der Kälte- und Klimaanlagentechnik. Die K-Serie besteht aus zwei Ausführungen und erfüllt damit die Anforderungen verschiedenster Anwendungen. Der einzigartige Lötprozess zwischen rohren und Rohrböden sorgt für ausgezeichnete Schwinungsstabilität und hohe Sicherheit im Bezug auf Dichtheit.
Neue TypenDie neuen Typen K6703.(B) und K8503.() erweitern in Standard- und Seewasserausführung die Verflüssigerleistung in den Bereich oberhalb 1000 kW.
Standardausführung für normales WasserDie Wärmeübertragerrohre zeichnen sich durch hohe Materialstärke aus, die Rohrböden sind kunststoffbeschichtet. Diese Serie ist für alle Kühlmedientypen geeignet, die Kupfer nicht angreifen.
Seewasserbeständige AusführungIn allen maritimen Anwendungen sind die K..B-Typen über Jahrzehnte erprobt. Sie sind äußerst korrosionsstabil gegen Seewasser. Die Low-FoulingProfilrohre sowie die Kunststoffbeschichtung von Rohrböden und Kühlmediumumlenkdeckeln machen sie zur ersten Wahl. Der Austritt flüssigen Kältemittels wird bei den Modellen bis K813HB durch ein Tauchrohr im Kältemittelaustritt gewährleistet und ab dem K1053HB durch zwei Kältemittelaustritte.
DruckgasenthitzerDie Baugrößen K1053H bis K4803T sind auch in der Standardausführung für normales Wasser als Druckgasenthitzer lieferbar. Dazu muss einzig der optionale zweite Kältemittelaustritt mitbestellt werden.
Eigenschaften
Maximal zulässiger Druck
- Kältemittelseite: 33 bar / -10 bis 120 °C
- Kühlmediumseite: 10 bar / -10 bis 95 °C
Temperautren unter 4 °C nur mit Frostschutzmittel
Diese Daten gelten für die CE-Abnahme nach EU-Druckgeräterichtlinie. Je nach Abnahmeverfahren können sie davon abweichen. Für alle gängigen Kältemittel und Kühmedien geeignet
Kältemittelseite
- außen berippte Hochleistungsrohre
- Kältemittelanschlüsse: Rohrgewinde oder Flansch
- Eintritt:
bis K813H(B) Rotalock-Adapter
ab K1053H(B) Lötbuchse mit Flansch
- Austritt: Absperrventil
- verschiedene Adapter- und Ventilkombinationen optional
- Druckgasenthitzer-Sonderausführung:
Anschluss für zweiten Kältemittelaustritt von K1053H bis K4803T
- Anschluss für Druckentlastungsventil:
- Innengewinde: 3/8-18 NPTF
- Außengewinde: 1 1/4-12 UNF
- verschiedene Adapter optional
- Schauglas mit Reflexionsrillen serienmäßig
Kühlmediumseite
- Rohre mit Low-Fouling-Profil innen
- Kühlmediumanschlüsse: Rohrgewinde oder Flansch
- Kühlmediumablass ab K573H(B)
- Zusätzlicher Entlüftungsstopfen ab K3803T(B)
Schutzgasfüllung- 0,2 .. 0,5 bar Stickstoff
Stabile Konstruktion für einfache Wartung
- Hohe Sicherheit im Bezug auf Dichtheit: Wärmeübertragerrohre sind in Rohrböden eingelötet.
- Leicht zu reinigen: beide Kühlmediumumlenkdeckel sind abnehmbar
- Flexibel: Kühlmediumumlenkdeckel von Anschluss- und Umlenkseite sind tauschbar
- Befestigungwinkel
- Befestigungswinkel unten für stabile Aufstellung
- Typen H und T: zusätzliche Befestigungswinkel oben für platzsparende Verdichtermontage
- passgenaue Befestigungsplatten und Befestigungsschienen optional verfügbar
Materialien- Standardausführung: Kupfer (ISO-Code Cu-DHP; UNS Code C12200)
- seewasserbeständige Ausführung: Kupfer-Nickel 90/10 (ISO Code CuNi10Fe1Mn; UNS Code C70600)
- Mantelrohre: Kohlenstoffstahl P265GH
- Rohrböden: Kohlenstoffstahl P265GH, kunststoffbeschichtet
- Kühlmediumumlenkdeckel: Gusseisen EN-GJL-250 oder Kohlenstoffstahl P265GH, bei der seewasserbeständigen Ausführung kunststoffbeschichtet
Die wassergekühlten Bündelrohrverflüssiger von BITZER sind durch ihre bekannte Zuverlässigkeit und Leistung seit Jahren ein Standard in der Kälte- und Klimaanlagentechnik. Die K-Serie besteht aus zwei Ausführungen und erfüllt damit die Anforderungen verschiedenster Anwendungen. Der einzigartige Lötprozess zwischen rohren und Rohrböden sorgt für ausgezeichnete Schwinungsstabilität und hohe Sicherheit im Bezug auf Dichtheit.Neue TypenDie neuen Typen K6703.(B) und K8503.() erweitern in Standard- und Seewasserausführung die Verflüssigerleistung in den Bereich oberhalb 1000 kW.Standardausführung für normales WasserDie Wärmeübertragerrohre zeichnen sich durch hohe Materialstärke aus, die Rohrböden sind kunststoffbeschichtet. Diese Serie ist für alle Kühlmedientypen geeignet, die Kupfer nicht angreifen.Seewasserbeständige AusführungIn allen maritimen Anwendungen sind die K..B-Typen über Jahrzehnte erprobt. Sie sind äußerst korrosionsstabil gegen Seewasser. Die Low-Fouling-Profilrohre sowie die Kunststoffbeschichtung von Rohrböden und Kühlmediumumlenkdeckeln machen sie zur ersten Wahl. Der Austritt flüssigen Kältemittels wird bei den Modellen bis K813HB durch ein Tauchrohr im Kältemittelaustritt gewährleistet und ab dem K1053HB durch zwei Kältemittelaustritte.DruckgasenthitzerDie Baugrößen K1053H bis K4803T sind auch in der Standardausführung für normales Wasser als Druckgasenthitzer lieferbar. Dazu muss einzig der optionale zweite Kältemittelaustritt mitbestellt werden.
Technische Details
AbmessungenDurchmesser216 mmAllgemeinBauartBündelrohrverflüssigerKältemittelfüllung27,9kg = R448A/R449A 26,6kg = R404A 12,5kg = R290 (siehe Erläuterung 3)TypK813HBVerflüssigungsartwassergekühltAnschlüsseWasser Austritt2 PassG 2 Zoll4 PassG 1 1/4 ZollWasser Eintritt2 PassG 2 Zoll4 PassG 1 1/4 ZollGewichtGewicht netto68,0 kgLeistungsdatenDruckabfall2 Pass18 kPaDurchfluss16,82 m³/hnom. 18,7 m³/hmax. (siehe Erläuterung 2) 4,54 m³/hmin.Verflüssigerleistung74,4 kW(siehe Erläuterung 1)RohranschlüsseAustrittDurchmesser28 mm1 1/8 Zoll(siehe Erläuterung 4)EintrittDurchmesser35 mm1 3/8 ZollRotalockanschlussRotalockgewindeAustritt1 3/4-12 UN ZollEintritt1 3/4-12 UN ZollVolumenInhaltKältemittelseite27,7 dm³Kühlmediumseite7,0 dm³ErläuterungenDie Leistungsangaben basieren auf:Kältemittel: R134a2-Pass-KühlungKältemitteleintrittstemperatur: 90°CKühlmediumseitiger Verschmutzungsfaktor: 0,00004 m²K/WStandardausführungVerflüssigungstemperatur: 40°CKühlmediumseintrittstemperatur: 29°CSeewasserbeständige AusführungVerflüssigungstemperatur: 35°CKühlmediumseintrittstemperatur: 25°CDie Verflüssigerleistung wird durch Anlagenbetriebsbedingungen sehr stark beeinflusst. Leistungsangaben für andere Kältemittel und Kühlmedien siehe BITZER SOFTWARE.Diese Angaben berücksichtigen bei den seewasserbeständigen Ausführungen eine maximale Strömungsgeschwindigkeit von 2,0 m/sBei 20°C Flüssigkeitstemperatur und 90% BehälteinhaltZusätzlicher KältemittelaustrittTypK033NBK073HBK123HBK203HBK173HBK573HBK813HBK1053H*K1053HBK1353T*K1353TBK1973T*K1973TBK2923T*K2923TBK3803T*K3803TBK4803T*K4803TBK6703TBK8503TBZustätzlicherKältemittelaustritt-11/4-12UNF13/4-12UNF21/4-12UNFDN50DN80DN80*SonderausführungFür Vorschweißflansche DIN2633, ND 10/16 oder Gewindeflansche DIN2566, ND 10/16 Individuelle Leistungsdaten siehe BITZER SOFTWARE
