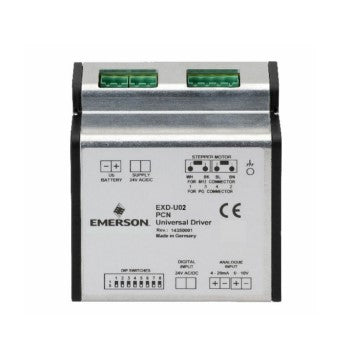

Alco Universal Schrittmotorsteuerung EXD-U02 804752
Elektronisch / Schrittmotorsteuerungen
Alco Universal Schrittmotorsteuerung EXD-U02 804752
Hersteller: Alco
Beschreibung
Mit der Schrittmotorsteuerung EXD-U02 können die elektronischen Ventile EX4-8 & CV4-7 von EMERSON eingesetzt werden als:
- CV4-7: Hochdruckventil für Mitteldruckbehälter (gilt nur für CV-Ventile für CO₂)
- Bypass-Ventil vom Mitteldruckbehälter (gilt nur für CV-Ventile für CO₂)
- Leistungsregler durch Heißgasbypass- oder Verdampferdruckregelung
- Startregler
- Regler für Wärmerückgewinnung
- Regler für Flüssigkeitsniveau
- Nachfolgermodell für EXD-U01, nur neue Dip-Switch Einstellung erforderlich (siehe Tabelle „Dip-Switch-Konfiguration“)
Eingebauter Emerson Überstromschutz
EXD-U02-Treiber bieten eine eingebaute interne Hardware, die sicherstellt, dass der Ventilschrittmotor niemals einen Überstrom erzeugt. So wird dieSpannung entsprechend moduliert, und die optimalen Arbeitsbedingungen des Ventils sichergestellt.
Eigenschaften
- Analoges Eingangssignal 4…20 mA oder 0…10 V
- Funktion Ventilsynchronisation auswählbar
- Plug und Run: nach Montage und Anschluss sofort betriebsbereit, Parametereingabe nicht erforderlich
- Einfache Konfiguration durch DIP-Schalter
- Digitaleingang zum Schließen des Ventils
- Aluminiumgehäuse für DIN-Schienenmontage
Mit der Schrittmotorsteuerung EXD-U02 können die elektronischen Ventile EX4-8 & CV4-7 von EMERSON eingesetzt werden als:CV4-7: Hochdruckventil für Mitteldruckbehälter (gilt nur für CV-Ventile für CO₂)Bypass-Ventil vom Mitteldruckbehälter (gilt nur für CV-Ventile für CO₂)Leistungsregler durch Heißgasbypass- oder VerdampferdruckregelungStartreglerRegler für WärmerückgewinnungRegler für FlüssigkeitsniveauNachfolgermodell für EXD-U01, nur neue Dip-Switch Einstellung erforderlich (siehe Tabelle „Dip-Switch-Konfiguration“)Eingebauter Emerson ÜberstromschutzEXD-U02-Treiber bieten eine eingebaute interne Hardware, die sicherstellt, dass der Ventilschrittmotor niemals einen Überstrom erzeugt. So wird die Spannung entsprechend moduliert, und die optimalen Arbeitsbedingungen des Ventils sichergestellt.
Technische Details
Elektrische DatenAusgängeStromausgänge für Schrittmotoransteuerung v. EX4-8 /CV4-7 Einganganalog4 bis 20 mAEingangswiderstand 364 Ω 0 bis 10 VImpedanz 24 kΩdigital24 VAC/DC (+10 %, -15 %), 50–60 HzVersorgungsspannung24 VAC ±10%, 50-60 HzErläuterung 1Erläuterungen24 V DC Versorgungsspannung kann verwendet werden, führt aber zur Senkung des MOPD und muss durch den Systemhersteller überprüft werden.
