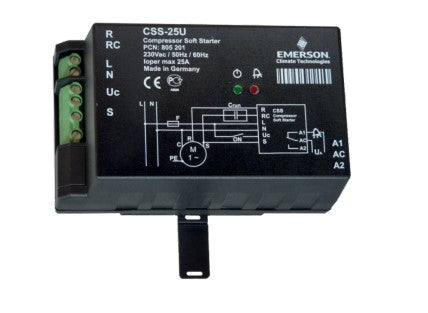

Alco Anlaufstrombegrenzer CSS-25U VDE 805205
Elektronisch / Anlaufstrombegrenzer
Alco Anlaufstrombegrenzer CSS-25U VDE 805205 (Alternativ 805213)
Hersteller: Alco
Beschreibung
Die Soft Starter der Baureihe CSS werden zur Anlaufstrombegrenzung von 1-phasigen Verdichtern eingesetzt. Der eingebaute Anlaufkondensator erhöht das Drehmoment beim Start und wird anschließend abgeschaltet. Der Verdichter wird während des Betriebs laufend überwacht und bei Unterspannung abgeschaltet. Ein Neustart erfolgt nur nach Ablauf einer Verzögerungzeit. Während der Verzögerungzeit blinkt die grüne LED. Bei einer Störung leuchtet die rote LED; außerdem schaltet das Alarmrelais.
Eigenschaften
- Für einphasige Motoren mit max. 25A/32A Nennstrom
- Zur Begrenzung des Anlaufstromes auf unter 45A
- Automatische Anpassung für Stromnetze mit einer Frequenz von 50 Hz oder 60 Hz
- Automatische Anpassung auf den Motorstrom - keine manuelle Einstellung erforderlich
- Ausgang für Alarmrelais
- Der eingebaute Startkondensator für verbessertes Anlaufdrehmoment wird nach dem Start abgeschaltet
- Motorschutzfunktionen:
- Abschaltung bei Unterspannung
- Erkennung eines blockierten Läufers und Abschaltung
- Verzögerungsfunktion zur Begrenzung der Zahl der Motorstarts je Stunde
- Lange Kontaktlebensdauer durch Thyristorschutz
- Kein zusätzlicher Motorschütz erforderlich
- Selbsttest
- Multifunktionaler Clip für Montage auf Hutschienen - wahlweise in zwei Richtungen
- Käfigklemmen für einfachen elektrischen Anschluss
Die Soft Starter der Baureihe CSS werden zur Anlaufstrombegrenzung von 1-phasigen Verdichtern eingesetzt. Der eingebaute Anlaufkondensator erhöht das Drehmoment beim Start und wird anschließend abgeschaltet. Der Verdichter wird während des Betriebs laufend überwacht und bei Unterspannung abgeschaltet. Ein Neustart erfolgt nur nach Ablauf einer Verzögerungzeit. Während der Verzögerungzeit blinkt die grüne LED. Bei einer Störung leuchtet die rote LED; außerdem schaltet das Alarmrelais.
Technische Details
AbmessungenBreite140 mmHöhe66 mmTiefe82 mmAllgemeinTypCSS25UElektrische DatenNennstrom25 AStartkondensator200 bis 240?FGewichtGewicht netto0,4 kgTemperaturdatenLagertemperatur-40 bis +65 °CUmgebungstemperatur-20 bis +55 °CZeitAnlaufverzögerung nach Stop3 min
